O que é a norma ISO 16232 de limpeza técnica?

Visão geral

Na era moderna fabricação automotiva e indústrias de equipamentos de alta tecnologia, limpeza técnica A contaminação por partículas residuais tornou-se um indicador crítico de qualidade que afeta o desempenho, a confiabilidade e a vida útil dos componentes. Com o desenvolvimento contínuo de sistemas common rail de alta pressão, componentes hidráulicos de precisão e sistemas de controle eletrônico, motores e baterias para veículos de novas energias, visando maior integração e precisão, a contaminação por partículas residuais em níveis de mícron a submílimetro pode levar ao travamento de componentes, desgaste anormal, vazamentos, curtos-circuitos elétricos ou até mesmo falha do sistema.

ISO 16232 “Veículos rodoviários — Limpeza de componentes e sistemas“É uma importante norma internacional utilizada em indústria automotiva para limpeza técnica avaliação. Ela fornece uma estrutura padronizada para detectar partículas residuais em componentes e sistemas automotivosPor meio de extração controlada, filtração, análise de partículas e relatórios de resultados padronizados, os fabricantes podem quantificar os níveis de contaminação, identificar as fontes de contaminação, otimizar os processos de limpeza e estabelecer requisitos de limpeza em toda a cadeia de suprimentos.

Este artigo apresenta o desenvolvimento da ISO 16232:2018, a principal norma sobre o tema. procedimentos de teste de limpeza, extração de partículas e métodos de análise, expressão do resultado da limpeza e suas aplicações nas indústrias automotiva, de veículos de novas energias, hidráulica e de manufatura de precisão. Auxilia fabricantes, laboratórios de testes e fornecedores de componentes a compreender melhor os requisitos fundamentais de testes de limpeza técnica.

1. Desenvolvimento da ISO 16232 e comparação com normas relacionadas

1.1 Da norma ISO 16232:2007 - Estrutura Multipartes para a norma ISO 16232:2018

A norma original ISO 16232:2007 adotou uma estrutura multipartes, composta pelas Partes 1 a 10. Essas partes abrangiam separadamente terminologia, métodos de extração, procedimentos de filtração, análise de partículas e apresentação de resultados relacionados a teste de limpeza de componentes.

Essa estrutura separada permitia que cada procedimento de teste fosse descrito em detalhes. No entanto, em aplicações práticas, os usuários frequentemente precisavam consultar várias partes simultaneamente, o que aumentava a complexidade quando os laboratórios estabeleciam procedimentos de teste completos ou as empresas desenvolviam especificações internas de limpeza.

A norma ISO 16232:2018 reorganizou e integrou o sistema de normas original. A nova versão coloca definições, manuseio de amostras, extração de contaminantes, coleta de partículas, métodos de análise e expressão de resultados em uma estrutura técnica mais coerente.

A revisão não foi simplesmente uma combinação das dez partes anteriores. Em vez disso, reorganizou a lógica de teste e os requisitos técnicos para melhor atender às necessidades da avaliação moderna da limpeza de componentes automotivos.

Do ponto de vista prático dos testes, a norma ISO 16232:2018 concentra-se numa questão fundamental:

Como extrair eficazmente contaminantes residuais representativos de um componente sem alterar suas condições originais, e como esses contaminantes podem ser avaliados quantitativamente usando métodos de análise repetíveis?

Portanto, testes de limpeza técnica Não se trata simplesmente de "lavar um componente e contar partículas". É um processo de avaliação completo que envolve validação do método de extração, coleta de contaminantes, análise de partículas, avaliação de dados e controle de qualidade.

1.2 Relação entre ISO 16232 e VDA 19.1

Na indústria automotiva, as normas ISO 16232 e VDA 19.1, publicadas pela Associação Alemã da Indústria Automotiva (VDA), são duas especificações comumente referenciadas para a gestão da limpeza técnica.

Ambas as normas compartilham princípios semelhantes em relação a:

· avaliação da limpeza técnica;

· extração de partículas;

· análise de contaminantes;

· avaliação do tamanho das partículas;

· Relatório de resultados de limpeza.

Portanto, são frequentemente discutidos em conjunto nas cadeias de suprimentos automotivas.

No entanto, as normas ISO 16232 e VDA 19.1 não são idênticas.

A norma ISO 16232 pertence ao sistema de normas internacionais, enquanto a VDA 19.1 é uma diretriz da indústria desenvolvida pela associação alemã do setor automotivo. Podem existir diferenças nos métodos de teste específicos, nos requisitos de equipamentos, nos procedimentos de validação e nos detalhes da aplicação de engenharia.

Portanto, não é correto simplesmente assumir que:

“A conformidade com a norma ISO 16232 implica automaticamente a conformidade com a norma VDA 19.1.”

Em projetos práticos, os fabricantes de equipamentos originais (OEMs) do setor automotivo ou os clientes geralmente especificam os padrões e as condições de teste exigidos por meio de desenhos, acordos técnicos, especificações de limpeza ou requisitos de inspeção.

Ao estabelecer um processo de teste de limpeza, os laboratórios e fornecedores devem primeiro determinar a norma aplicável e os parâmetros de teste de acordo com os requisitos do cliente.

2. Processo Essencial de Teste de Limpeza Técnica de acordo com a ISO 16232:2018

Os testes de limpeza técnica da norma ISO 16232 podem ser compreendidos através de três etapas técnicas principais:

Extração de Partículas → Análise de Partículas → Expressão de resultado

Nos procedimentos laboratoriais reais, a filtração e a coleta de partículas estão localizadas entre a extração e a análise, desempenhando um papel essencial para garantir resultados de testes precisos.

O objetivo de todo o processo não é simplesmente obter uma "contagem de partículas", mas sim estabelecer uma relação representativa entre os contaminantes presentes em um componente e os dados analíticos finais.

Portanto, os seguintes fatores afetam diretamente o resultado final da limpeza:

· eficácia do método de extração;

· controle da contaminação em branco;

· estabilidade dos procedimentos de filtração;

· Validação do sistema de análise de partículas.

2. ISO 16232:2018 Processo de Teste de Limpeza Técnica

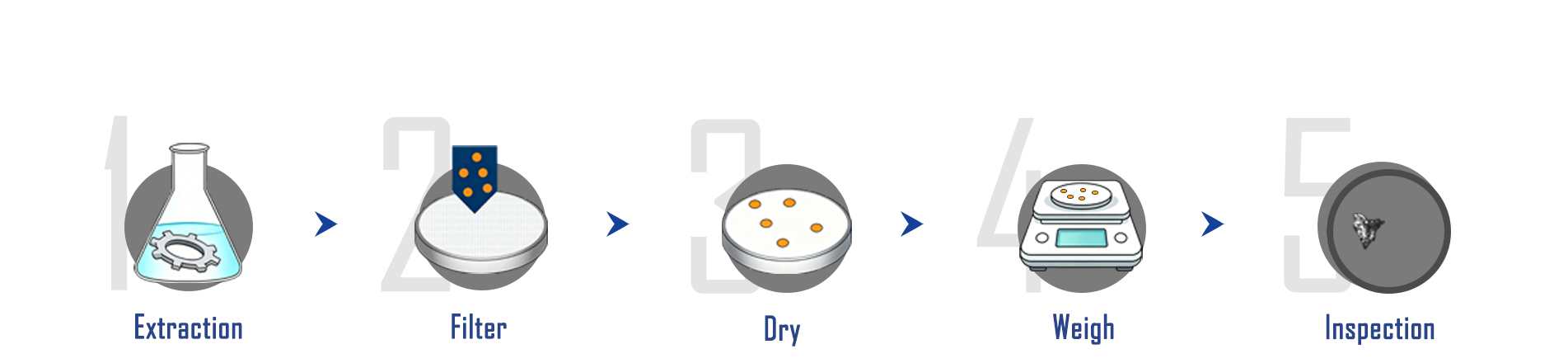

O teste de limpeza técnica ISO 16232 inclui principalmente quatro etapas principais:

Extração de partículas → Filtração → Análise de partículas → Emissão de relatórios de resultados

O objetivo não é simplesmente contar partículas, mas obter dados representativos de contaminação de componentes por meio de um processo de teste controlado e repetível.

A precisão dos resultados de limpeza depende de vários fatores, incluindo:

· Seleção do método de extração;

· Controle de contaminação durante os testes;

· procedimento de filtração;

· Método de análise de partículas.

2.1 Métodos de Extração de Partículas

A extração de partículas é a primeira e uma das etapas mais importantes nos testes da norma ISO 16232. Seu objetivo é remover contaminantes móveis das superfícies dos componentes, cavidades internas e canais, coletando-os em uma membrana filtrante para análise.

O método de extração deve ser selecionado de acordo com a estrutura do componente, as características do material, o local da contaminação e os requisitos do cliente.

Os métodos de extração comuns incluem:

Enxágue sob pressão

A lavagem sob pressão utiliza pressão e fluxo de líquido controlados para remover partículas das superfícies dos componentes ou de passagens internas.

É comumente utilizado para:

· componentes hidráulicos;

· corpos de válvulas;

· carcaças de bombas;

· oleodutos;

· Peças automotivas com canais internos.

A pressão, a vazão, o tempo de enxágue e a direção devem ser controlados para garantir resultados consistentes.

Extração ultrassônica

A extração ultrassônica utiliza os efeitos da cavitação para melhorar a eficiência da remoção de partículas e é adequada para componentes pequenos ou complexos, onde os contaminantes são difíceis de remover por métodos convencionais.

No entanto, o excesso de energia ultrassônica pode danificar superfícies ou revestimentos e introduzir partículas adicionais. Portanto, os parâmetros ultrassônicos devem ser validados de acordo com as características do componente.

Lavagem interna e extração de ar

Para componentes com estruturas internas complexas, como peças de controle de fluidos e tubulações, a lavagem interna ou a extração por circulação podem ajudar a remover contaminantes ocultos dentro dos canais.

Para componentes inadequados para limpeza com líquidos, como alguns conjuntos eletrônicos ou componentes secos, pode-se utilizar extração de ar controlada para coletar as partículas liberadas.

2.2 Validação da Extração e Controle de Contaminação

Antes dos testes de rotina, o método de extração deve ser validado para confirmar que consegue remover eficazmente os contaminantes removíveis sem gerar partículas artificiais.

Um método de validação comumente utilizado é o Teste de Decaimento, no qual o mesmo componente é extraído múltiplas vezes. Quando a quantidade de contaminação extraída diminui gradualmente e atinge um nível estável, as condições de extração podem ser consideradas adequadas.

Além disso, Controle de valor em branco é essencial nos testes de limpeza técnica. A contaminação de fundo pode provir de:

· ambiente de laboratório;

· fluidos de limpeza;

· membranas filtrantes;

· equipamento;

· recipientes;

· manuseio pelo operador.

Controlar a contaminação em branco garante que o resultado final de limpeza represente o próprio componente, e não o processo de teste.

3. Métodos de análise de partículas na norma ISO 16232

Após a extração, o líquido contaminado é filtrado e as partículas são coletadas em uma membrana filtrante. Diferentes métodos de análise podem então ser selecionados de acordo com os requisitos de limpeza.

3.1 Análise Gravimétrica

A análise gravimétrica mede a massa total dos contaminantes coletados, comparando a diferença de peso da membrana filtrante antes e depois da filtração.

Os resultados típicos incluem:

· mg/componente;

· mg/1000 cm².

Este método fornece um nível geral de contaminação, mas não consegue identificar o tamanho, a quantidade ou a morfologia de partículas individuais.

3.2 Análise automatizada por microscopia

A microscopia óptica automatizada é amplamente utilizada para análises detalhadas de partículas.

O sistema pode identificar:

· número de partículas;

· tamanho das partículas;

· morfologia das partículas;

· distribuição de partículas;

· características reflexivas.

O diâmetro máximo de Feret é comumente usado para avaliar o tamanho das partículas e identificar partículas críticas que podem causar bloqueio, desgaste ou problemas funcionais.

As partículas também podem ser classificadas de acordo com características ópticas, tais como:

· partículas refletoras;

· partículas não refletoras;

· fibras.

É importante observar que a classificação óptica nem sempre representa a composição real do material. Para partículas críticas, análises adicionais podem ser necessárias.

3.3 Análise SEM/EDX para Identificação de Partículas

Quando partículas anormais ou críticas são detectadas, a análise SEM/EDX pode ser usada para investigação adicional.

A microscopia eletrônica de varredura (MEV) fornece informações detalhadas sobre a morfologia das partículas, enquanto a espectroscopia de raios X por dispersão de energia (EDX) identifica a composição elementar, ajudando a determinar possíveis fontes de contaminação.

Por exemplo:

· A presença de partículas de ferro pode indicar usinagem ou desgaste do aço;

· As partículas de alumínio podem provir do processamento de ligas de alumínio;

· As partículas de cobre podem estar relacionadas a componentes ou equipamentos de cobre.

SEM/EDX Auxilia os fabricantes a rastrear fontes de contaminação e aprimorar os processos de fabricação, mas não substitui o procedimento completo de teste de limpeza da norma ISO 16232.

Perguntas frequentes

P1: O que a norma ISO 16232 testa principalmente?

A norma ISO 16232 é utilizada principalmente para avaliar a limpeza técnica de componentes e sistemas de veículos rodoviários. Ela utiliza métodos de extração controlada para remover contaminantes móveis dos componentes e analisa as partículas coletadas com base em sua quantidade, tamanho, massa e outras características.

Q2: Por que a validação do método de extração é necessária nos testes de limpeza da norma ISO 16232?

Como os diferentes componentes possuem estruturas e materiais distintos, o mesmo método de extração pode não ser adequado para todos os produtos.

Se a intensidade de extração for insuficiente, contaminantes importantes podem não ser removidos eficazmente do componente. Se a intensidade de extração for excessiva, pode causar a geração de partículas anormais a partir do substrato, revestimento ou pintura do componente.

Portanto, as condições de extração precisam ser validadas por meio de métodos como o Teste de Decaimento, e somente após a confirmação da estabilidade e repetibilidade do método é que devem ser aplicadas aos testes de limpeza de rotina.
