O que é o método de lavagem e perfusão para extração de limpeza técnica?

Visão geral

Limpeza técnica É cada vez mais importante em aplicações automotivas, de manufatura de precisão, hidráulicas, aeroespaciais e de novas energias. Cavacos de metal, poeira, resíduos de usinagem, contaminação por óleo, fibras e outras partículas dentro dos componentes podem causar travamento de válvulas, desgaste anormal, bloqueio de fluxo, vazamento ou falha do sistema.

A lavagem e a extração por perfusão são um extração de limpeza técnica Método que utiliza fluxo de fluido controlado para remover contaminantes de canais internos, cavidades e estruturas complexas. É particularmente adequado para componentes com caminhos de fluxo fechados ou passagens internas de difícil acesso por métodos de extração convencionais.

Com base nos princípios de ISO 16232 e VDA 19.1Este artigo explica o princípio de funcionamento, as aplicações, as vantagens e as considerações de seleção do método de lavagem e perfusão.

1. O que é lavagem e extração por perfusão?

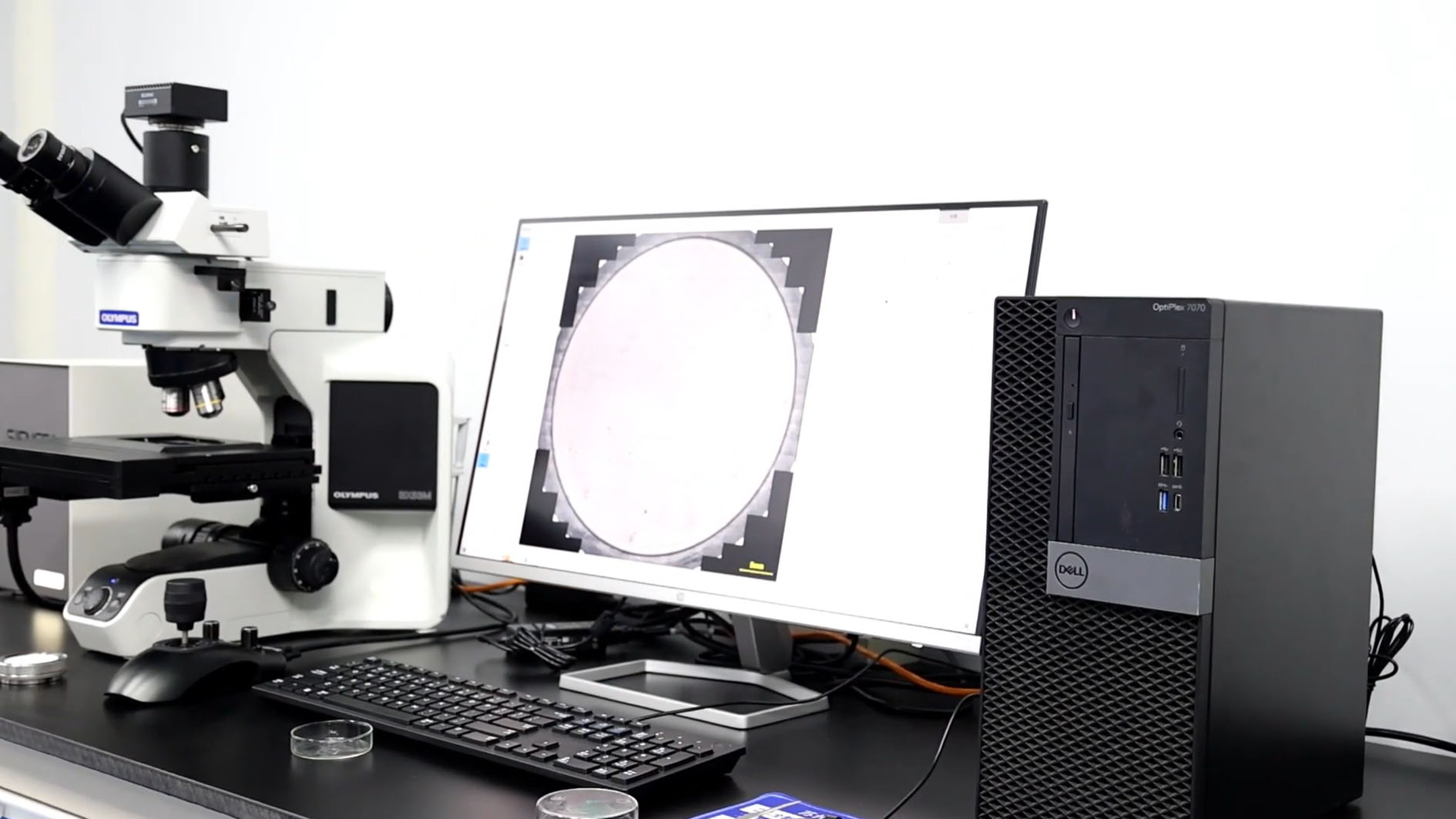

A inspeção de limpeza técnica exige que os contaminantes sejam extraídos de um componente e coletados para análises posteriores, como contagem de partículas, medição do tamanho das partículas, análise microscópica ou avaliação gravimétrica.

Os métodos de extração comuns incluem extração por pulverização, extração ultrassônica, extração por agitação, e extração por lavagem/perfusão.

A extração por aspersão é mais adequada para superfícies abertas e de fácil acesso, enquanto a extração ultrassônica utiliza cavitação para ajudar a remover contaminantes de componentes menores ou mais complexos. A extração por agitação utiliza o movimento de um fluido para soltar os contaminantes.

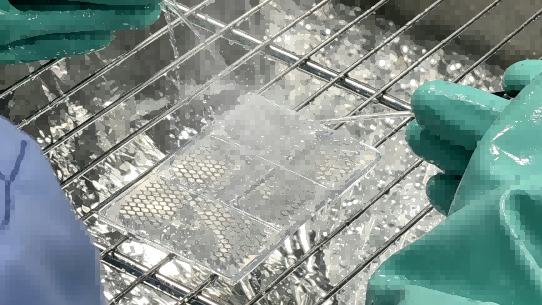

Em contraste, a lavagem e a extração por perfusão direcionam o fluido de limpeza através da estrutura interna de um componente. O fluxo controlado ajuda a remover partículas de canais internos, cavidades, orifícios profundos e passagens curvas.

Portanto, é especialmente adequado para componentes cujos requisitos de limpeza estão principalmente relacionados aos circuitos internos de fluidos.

2. Aplicações típicas

Componentes automotivos

Os componentes de transmissão e do sistema de propulsão automotivo geralmente contêm passagens de óleo, canais hidráulicos e estruturas de refrigeração. A contaminação nessas áreas pode afetar o funcionamento das válvulas, o desempenho das bombas e a confiabilidade do sistema.

Aplicações típicas incluem:

• Corpos de válvulas de transmissão

• Módulos de controle hidráulico

• Corpos de bombas hidráulicas

• Óleo do motor e passagens de refrigeração

• Componentes do sistema de direção

Componentes hidráulicos e pneumáticos

Os sistemas hidráulicos são extremamente sensíveis à contaminação por partículas. Partículas pequenas podem causar mau funcionamento das válvulas, desgaste das vedações, flutuações de pressão e redução do desempenho do sistema.

A lavagem e a extração por perfusão podem ser usadas para:

• Blocos de válvulas hidráulicas

• Válvulas proporcionais e servo válvulas

• conjuntos de tubulação hidráulica

• Caixas de filtro

• Componentes de controle de fluidos de precisão

Novos componentes de energia e refrigeração líquida

Veículos elétricos, sistemas de armazenamento de energia e sistemas de refrigeração líquida para centros de dados frequentemente utilizam componentes com canais internos complexos.

Aplicações típicas incluem:

• placas de resfriamento líquido

• Coletores de refrigeração

• unidades de refrigeração CDU

• Tubos de refrigeração líquida

• Componentes de alumínio com canais internos

Aparas de alumínio, resíduos de usinagem, detritos de soldagem e outras partículas podem permanecer dentro desses canais e afetar o desempenho do fluxo ou da transferência de calor. A extração por lavagem pode ajudar a avaliar a limpeza interna desses componentes.

3. Como funciona o método de lavagem e perfusão?

Durante os testes, o componente é conectado ao sistema de extração de limpeza através de dispositivos específicos. O fluido de limpeza ou extração é então circulado pelas passagens internas sob condições controladas.

Parâmetros importantes podem incluir:

• Taxa de fluxo

• Pressão

• Velocidade do fluxo

• Tempo de extração

• Número de ciclos de descarga

• Condições de filtração

À medida que o fluido passa pelo componente, as forças de lavagem e cisalhamento ajudam a desprender os contaminantes das superfícies internas. O fluido contaminado é então filtrado e as partículas coletadas podem ser analisadas para quantidade de partículas, distribuição de tamanho, e massa.

Esse processo controlado torna o método particularmente eficaz para fluxos internos e geometrias de componentes complexas.

4. Principais vantagens

Extração eficaz de estruturas internas

O método permite que o fluido de limpeza alcance orifícios profundos, canais curvos, cavidades e outras áreas que podem ser de difícil acesso com métodos de extração orientados para a superfície.

Testes controlados e repetíveis

A vazão, a pressão, o tempo de extração e os ciclos de lavagem podem ser controlados e registrados. Isso ajuda a melhorar a repetibilidade dos testes e permite uma comparação mais consistente entre componentes e lotes de produção.

Adaptação flexível de componentes

Com acessórios e conectores adequados, um único sistema pode ser adaptado a diferentes componentes, incluindo corpos de válvulas, módulos hidráulicos, placas de refrigeração líquida, conjuntos de tubulação e corpos de bombas.

Adequado para inspeção automatizada

Os sistemas modernos podem integrar lavagem automática, filtração, preparação de amostras, registro de dados e rastreabilidade de resultados, proporcionando maior eficiência. controle de qualidade de limpeza.

5. ISO 16232 e VDA 19.1

ISO 16232 e VDA 19.1 fornecer estruturas para inspeção de limpeza técnica, abrangendo extração de contaminantes, filtração, análise de partículas e avaliação de limpeza.

Não é necessário que todos os componentes utilizem o mesmo método de extração. O método apropriado deve ser selecionado de acordo com a geometria do componente, a localização do contaminante e o objetivo da inspeção.

Para componentes com canais de fluxo internos e cavidades complexas, a lavagem e a perfusão podem ser uma abordagem de extração adequada quando o processo tiver sido devidamente definido e validado.

Para componentes simples com contaminação predominantemente externa, outros métodos, como a extração por pulverização ou ultrassônica, podem ser mais adequados.

6. Conclusão

O método de lavagem e perfusão É uma abordagem especializada de extração de limpeza técnica para componentes com canais internos, cavidades e caminhos de fluxo complexos.

Ao circular um fluido de limpeza controlado através do componente, é possível melhorar a extração de partículas internas e fornecer amostras confiáveis ​​para análises de limpeza subsequentes.

É particularmente útil em aplicações automotivas, hidráulicas, de refrigeração líquida para novas energias, de fabricação de precisão e aeroespaciais.

À medida que as estruturas dos componentes se tornam mais complexas, os sistemas automatizados de lavagem, o gerenciamento de dados digitais e os processos de extração mais eficientes continuarão a suportar níveis mais elevados de controle de limpeza técnica.

Perguntas frequentes

P1: Por que usar lavagem e extração por perfusão para componentes complexos?

Como os contaminantes podem permanecer em orifícios profundos, canais curvos, cavidades e outras áreas de difícil acesso externo, a lavagem e a perfusão direcionam o fluido de limpeza por esses caminhos internos para melhorar a extração dos contaminantes.

Q2: A extração por lavagem e perfusão pode ser usada com as normas ISO 16232 e VDA 19.1?

Sim. As normas ISO 16232 e VDA 19.1 não prescrevem um único método de extração para todos os componentes. O método de extração deve ser selecionado de acordo com a estrutura do componente e o objetivo da inspeção. A lavagem e a perfusão podem ser utilizadas quando apropriadas para o componente e o processo de extração for devidamente controlado e validado.
