LAR Sistema de Análise de Limpeza Técnica

Sistema de Inspeção de Limpeza Técnica SinAPC15A

Name: Sistema de Inspeção de Limpeza Técnica SinAPC15A
Availability: InStock

O equipamento atende aos requisitos de especificação para padrões de teste de limpeza de componentes, como VDA19, ISO16232, NAS1638, ISO4406, ISO4407, entre outros. Partículas metálicas, partículas não metálicas e fibras maiores que 15 μm podem ser identificadas em 3 minutos. A precisão de repetição é superior a 98% (membrana escaneada repetidamente por 10 vezes).

Consulte agora

CATEGORIAS DE PRODUTOS

Novos Produtos

Detalhes do produto

Descrição

Marca e modelo:

-Marca: XIENS

-Modelo: Sistema de Inspeção de Limpeza Técnica SinAPC15A

Finalidade do dispositivo:

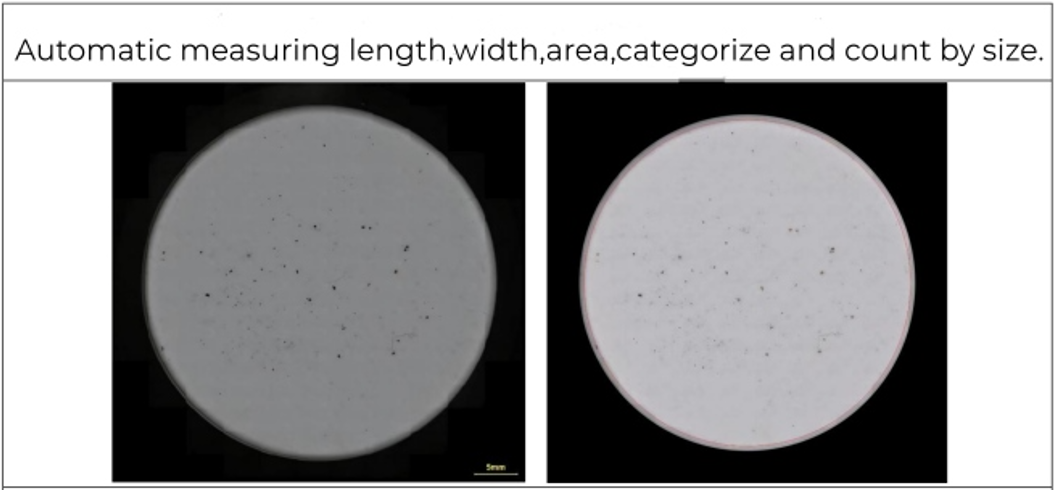

-Utilizado para contar e analisar o tipo, tamanho e quantidade de partículas contaminantes na membrana do filtro, classificando-as por tamanho.

Componente do equipamento:

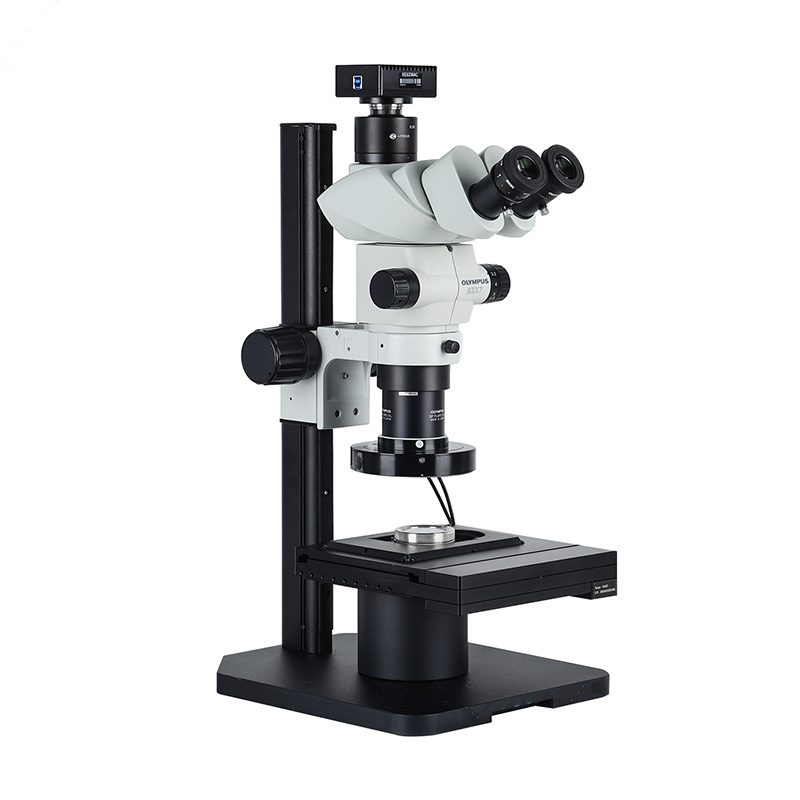

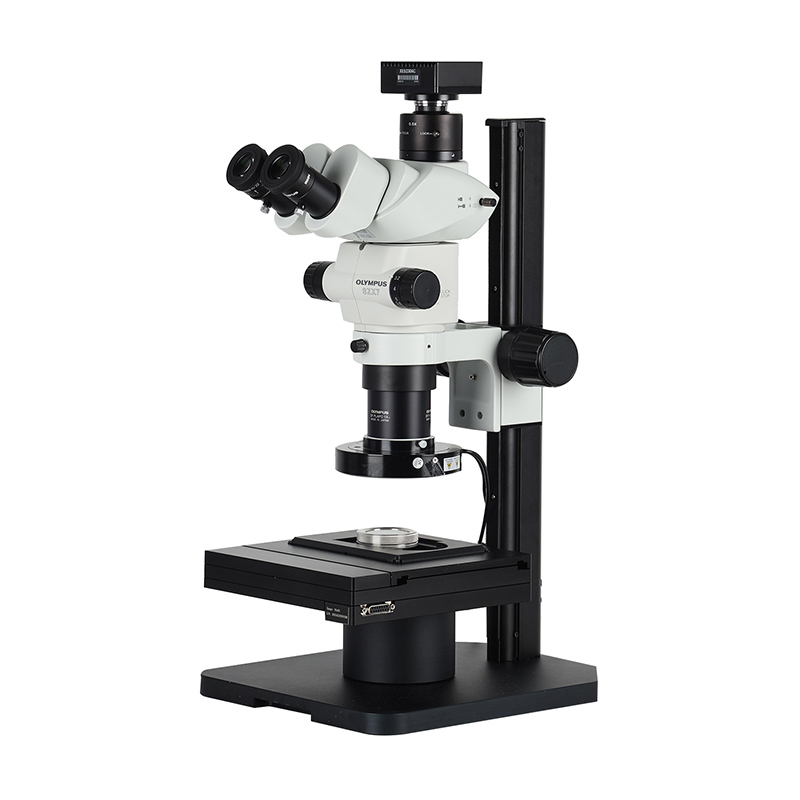

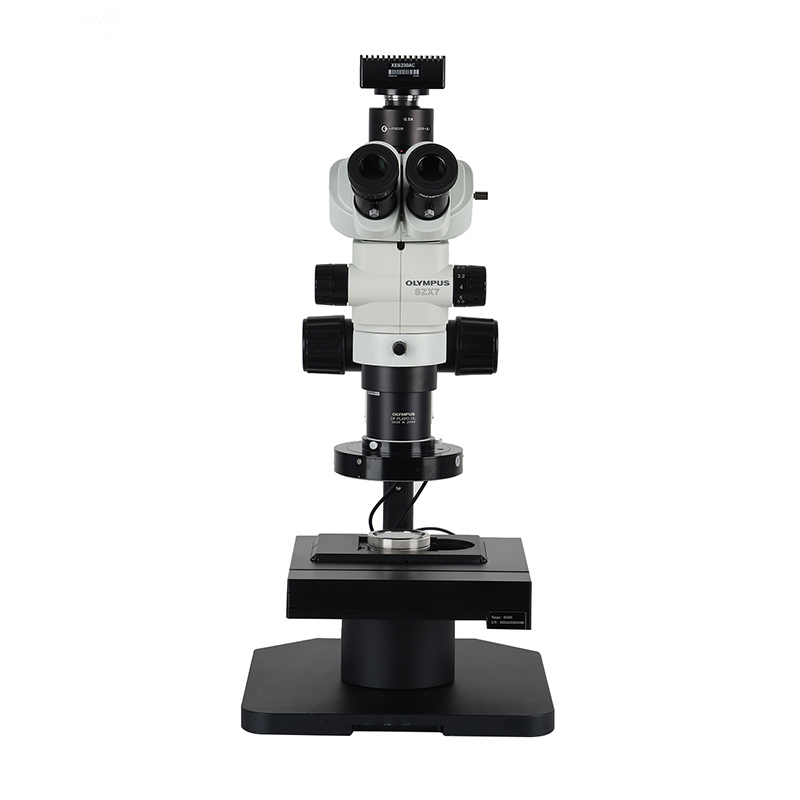

Microscópio japonês Olympus SZX7 de alta profundidade de campo

-Plataforma de digitalização motorizada de alta precisão

Sistema de imagem de alta definição

-Software de limpeza técnica

-Computador de Alto Desempenho

Desempenho:

O estereomicroscópio japonês Olympus SZX7 de alta profundidade de campo (para detecção de partículas ≥15μm) oferece aos clientes soluções mais abrangentes com excelente desempenho de imagem e experiência de operação confortável.

-Precisão de repetição do estágio de varredura com controle totalmente automático nos eixos X e Y: ≤1μm; Curso: 80mm*60mm; Velocidade máxima: ≥100mm/s; Tamanho mínimo do passo: ≤200nm.

-A câmera CMOS colorida HD com interface USB 3.0 possui precisão de 0,5 μm/pixel, 2,3 milhões de pixels reais, alta taxa de quadros de 40 quadros/segundo e velocidade de captura rápida sem atrasos.

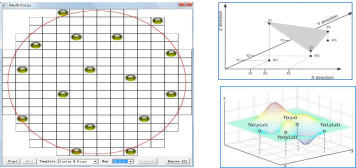

O software profissional de análise de limpeza apresenta processos simplificados e otimizados, com funções como tecnologia de junção perfeita, posicionamento repetido de cada partícula, visualização completa da imagem, estatísticas de partículas, avaliação automática e exportação de relatórios profissionais com um clique, garantindo alta eficiência, precisão e confiabilidade.

-Sistema operacional: Windows 10/64 bits e configuração de hardware mínima: CPU i7 octa-core, HD de 1 TB, 16 GB de memória RAM, disco rígido de 1 TB, tela HD de 21,5 polegadas.

Composição do sistema

SinAPC15A Sistema de Inspeção de Limpeza Técnica
Número	Nome	Modelo	Fabricação	Quantidade
1	Unidade principal do microscópio	SZX7	Olimpo	1
2	Cervo com Varredura Motorizada	Xiens	XIENS	1
3	Software de limpeza	Xiens	XIENS	1
4	Computador	DELL	Dell	1
5	Interface da câmera	0,63X	Olimpo	1
6	Câmera	SC230A	XIENS	1
7	Suporte para membrana filtrante	AClean-CZ	XIENS	1
8	Fixtura Pposicionamento Btrancar	Xiens	XIENS	1
9	Escala	0,01 mm	XIENS	1
10	Lâmina com partículas rotuladas	OPTO	XIENS	1
11	Polarização automática	Xiens-PL	XIENS	1

Recursos de desempenho

1. O tempo de digitalização e avaliação de uma única membrana de filtro deve ser controlado em até 3 minutos (sob a condição de uma lente objetiva de 3×, com uma ampliação total de no mínimo 250×).

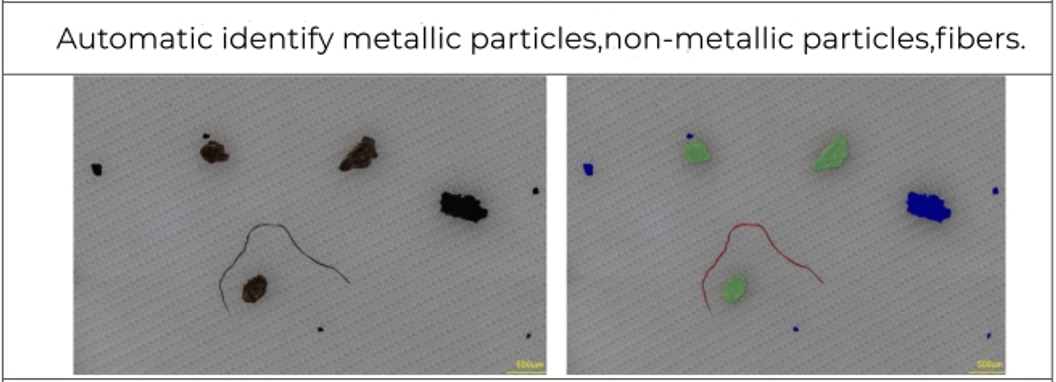

2. A análise pode distinguir com precisão partículas metálicas, partículas não metálicas e fibras, fornecendo assim uma base de dados padronizada para julgamento.

3. O estereomicroscópio de nível de pesquisa com alta profundidade de campo, graças à sua profundidade de campo ultra-alta e ao novo dispositivo de fixação da membrana do filtro de 4ª geração, resolve perfeitamente o problema da falha em capturar todas as imagens com foco nítido durante a digitalização, causada pela superfície irregular da membrana do filtro.

Parâmetro técnico

Sistema de Inspeção de Limpeza Técnica SinAPC15A
1	Microscópio	Olimpo	Estereomicroscópio Olympus (Japão) SZX7 de alta profundidade de campo
2			Sistema óptico: Luz paralela (com modos de observação de luz polarizada e campo claro)
3			Proporção de zoom: 7:1
4			Ampliação óptica: 0,8-5,6x Ampliação de pixels: aproximadamente 450x
5	Câmera	Sony IMX174	Sensor CMOS
6			Pixels efetivos: 230W
7			Tipo de interface: USB 3.0
8			Resolução: 1920 × 1200
9			Tamanho do pixel: 5,6*5,6 μm
10			Resolução: 0,5 µm/px
11			Taxa de quadros: 40 quadros
12	Fonte de luz	XIENS	Polarização dupla exclusiva da indústria (Tecnologia patenteada, Patente nº: CN22150999U)
13			Comutação de polarização totalmente automática
14			Controle automático por software
15	Plataforma motorizada	Axioscópio7	Mesa de varredura com controle totalmente automático nos eixos X e Y: Repetibilidade ≤2μm; Curso: 80mm*60mm; Velocidade máxima ≥100mm/s; Passo mínimo ≤200nm
16	Slide padrão de partículas	Alemanha	Modelo: optoma
17			Material: vidro
18			Número de partículas: 224 (superior a 64 na indústria)
19			Simular ao máximo a morfologia real das partículas. Formas das partículas: circulares, circulares ocas, elípticas, retangulares, em forma de S, etc.; não uma única linha reta.
20	Computador	DELL	Sistema operacional: Windows 10/64 bits; configuração de hardware do computador não inferior a: CPU i5 octa-core, HD de 1 TB, 16 GB de memória RAM, disco rígido de 1 TB, tela HD de 21,5 polegadas.
21	Software	Limpar	Software profissional de análise de limpeza com funções que incluem operação com um clique, posicionamento repetido de cada partícula, estatísticas de partículas, avaliação automática, exportação de relatórios profissionais com um clique, etc., com atualização gratuita vitalícia.
22	Repetibilidade	98%	Repetibilidade ≥98% após dez varreduras da membrana filtrante.
23	Precisão de detecção	15 µm	Na verdade, foi medido para detectar partículas ≥15μm De acordo com a norma VDA19.1, recomenda-se analisar partículas ≥15μm com um estereomicroscópio (com uma relação de zoom ≤16:1).
24	Método de digitalização	Totalmente automático	Digitalização totalmente automática com um clique, geração automática de dados de partículas e exportação de relatórios com um clique.
25	Duração da análise	Rápido	Para membranas filtrantes com diâmetro de 47/50 mm, o tempo entre uma única análise e a emissão do resultado não ultrapassa 3 minutos.
