Sistema de Análise de Limpeza Técnica SinAPC53M

Marca e modelo:

-Marca: XIENS

-Modelo:Sistema de Análise de Limpeza Técnica SinAPC53M

Objetivo do Ddispositivo:

-Costumava ser Contar e analisar o tipo, tamanho e quantidade de contaminantepartículas na membrana filtrante e classificá-las por tamanho.

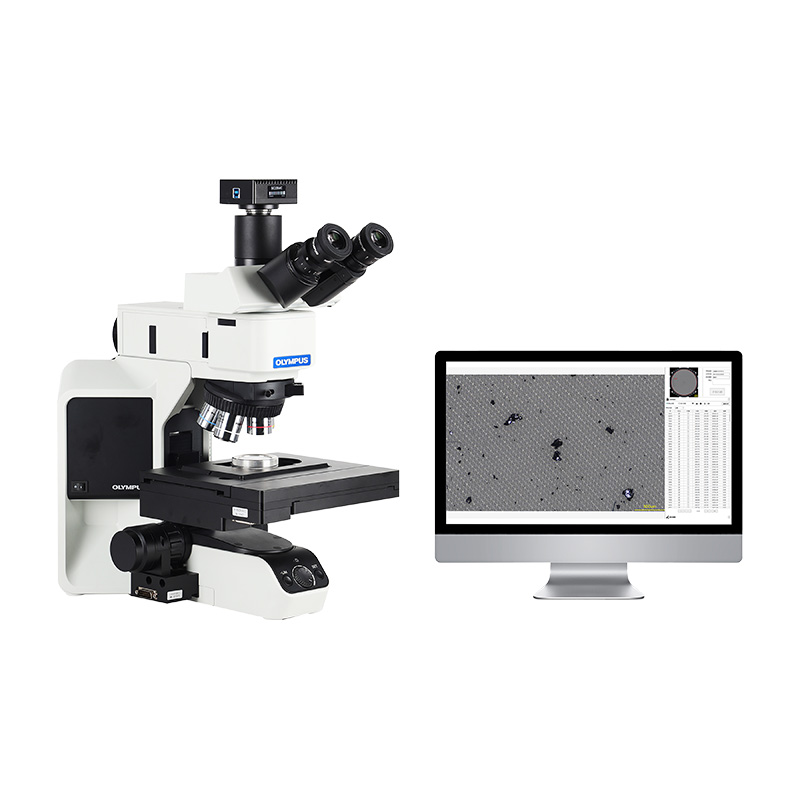

Componente do equipamento:

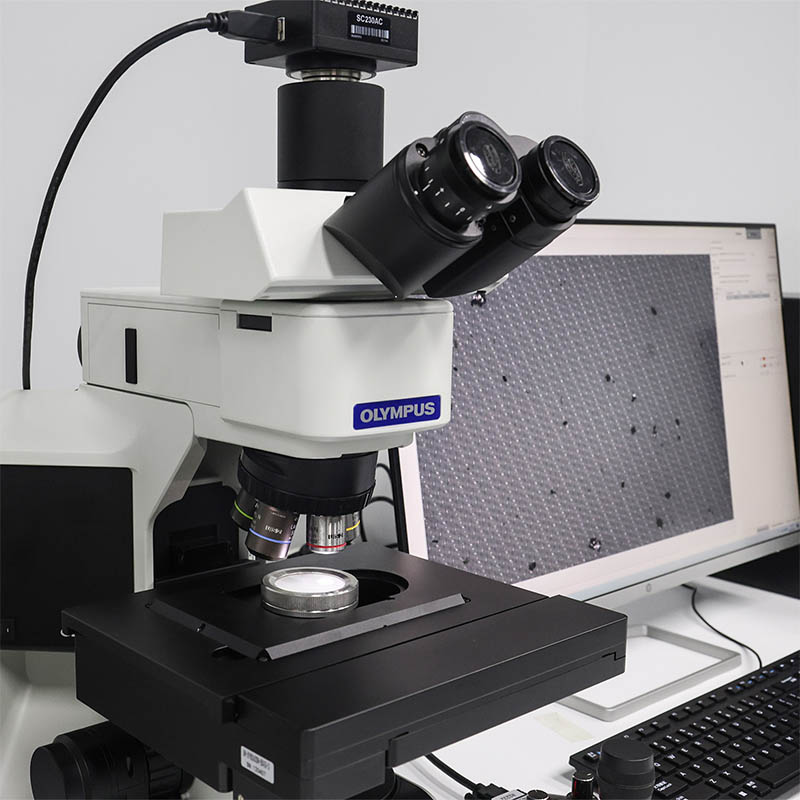

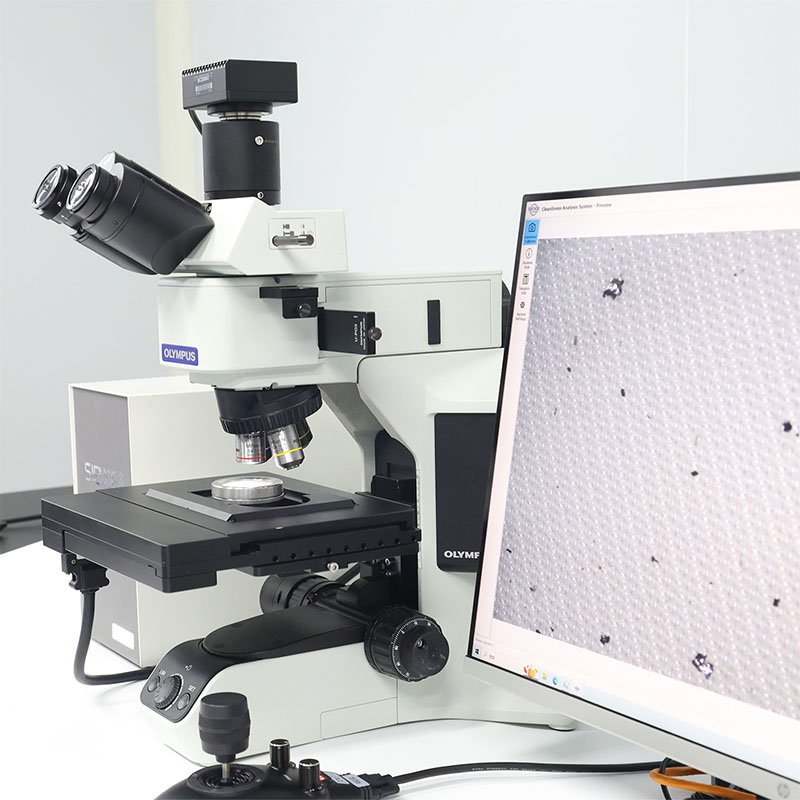

-Olimpo japonês BX53Mmicroscópio de alta profundidade de campo

-Plataforma de digitalização motorizada de alta precisão

Sistema de imagem de alta definição

-Software de limpeza técnica

-Computador de Alto Desempenho

Desempenho:

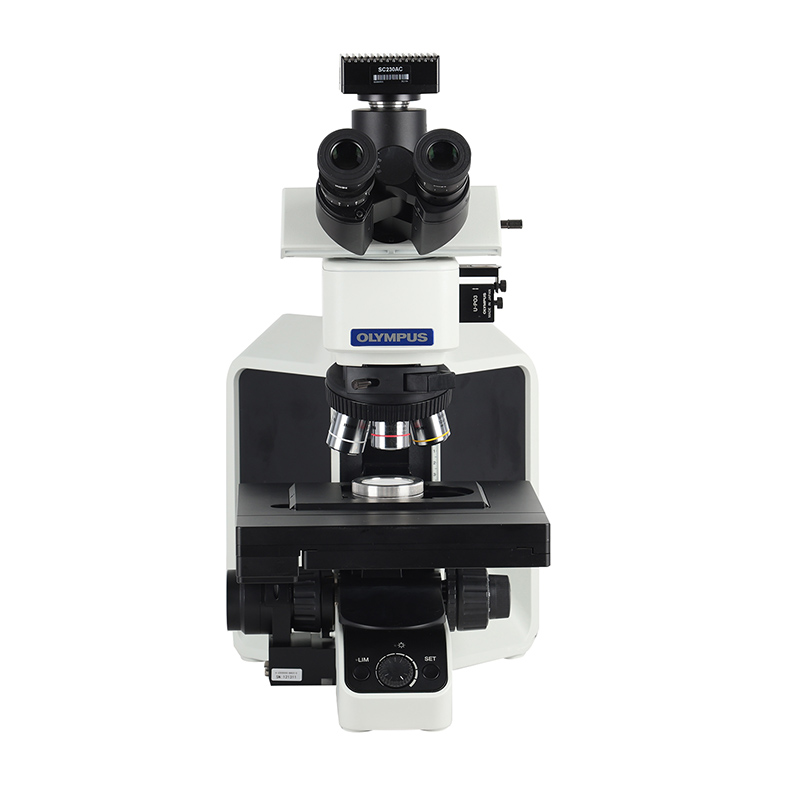

-Olimpo japonês BX53MO microscópio metalográfico vertical de nível de pesquisa (para detecção de partículas ≥5μm) oferece aos clientes soluções mais abrangentes com excelente desempenho de imagem e experiência de operação confortável.

-Página de digitalização com controle totalmente automático e precisão de repetição nos eixos X, Y e Z≤1μm; Curso: 80 mm * 60 mm; Velocidade máxima≥100 mm/s; Tamanho mínimo do passo: ≤200 nm.

-A câmera CMOS colorida HD com interface USB 3.0 possui precisão de 0,5μm/pixel, pixels reais de 2,3 milhões, alta taxa de quadros de 40 quadros/segundo e velocidade de captura rápida sem atraso.

O software profissional de análise de limpeza apresenta processos simplificados e otimizados, com funções como tecnologia de junção perfeita, posicionamento repetido de cada partícula, visualização completa da imagem, estatísticas de partículas, avaliação automática e exportação de relatórios profissionais com um clique, garantindo alta eficiência, precisão e confiabilidade.

-Sistema operacional: Windows 10/64 bits e configuração de hardware mínima: CPU i7 octa-core, HD de 1 TB, 16 GB de memória RAM, disco rígido de 1 TB, tela HD de 21,5 polegadas.

1. O tempo de digitalização e avaliação de uma única membrana de filtro deve ser controlado em até 6 minutos (sob a condição de uma lente objetiva de 5×, com uma ampliação total de no mínimo 50×).

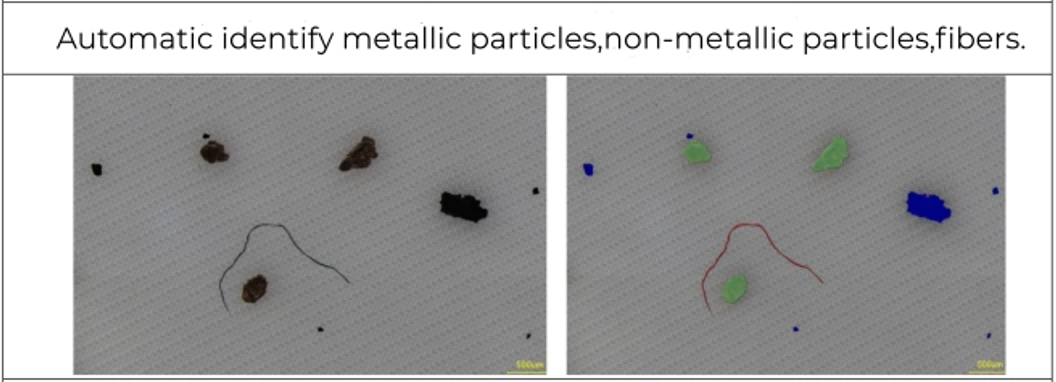

2. A análise pode distinguir com precisão partículas metálicas, partículas não metálicas e fibras, fornecendo assim uma base de dados padronizada para julgamento.

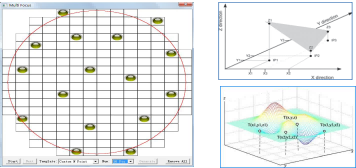

3.Para solucionar o problema da superfície irregular da membrana do filtro, que impede a captura de todas as imagens com foco nítido durante a digitalização, o sistema adota uma abordagem descentralizada multiponto. e Método de reconhecimento e foco totalmente automático. Elimina a necessidade de seleção manual prévia dos pontos de foco por parte do operador, possibilitando a compensação automática da distância focal.

4.A interface do software pode ser alternada entre chinês e inglês.

5.O equipamento ajusta automaticamente a intensidade da luz. foco automático, Realiza varredura automática em múltiplos campos, coleta imagens automaticamente e conduz análises estatísticas automáticas de partículas.

6.O equipamento consegue focar e calcular com precisão e automaticamente o tamanho de partículas grandes e pequenas na mesma área de varredura.

7.Ele pode classificar e determinar as classes de acordo com os comprimentos, com base nas normas ISO16232-2018, VDA19-2015, NAS1638, ISO4406, ISO4407 e em padrões definidos pela empresa, além de calcular o comprimento total das fibras na membrana filtrante.

8.De acordo com a classificação ISO16232/8, quando a mesma amostra padrão é testada repetidamente por 10 vezes, o A repetibilidade chega a 99%.

9.De acordo com as necessidades do cliente, partículas de diferentes tamanhos, variando de 5 μm a 3000 μm e acima, podem ser classificadas, contadas e avaliadas.

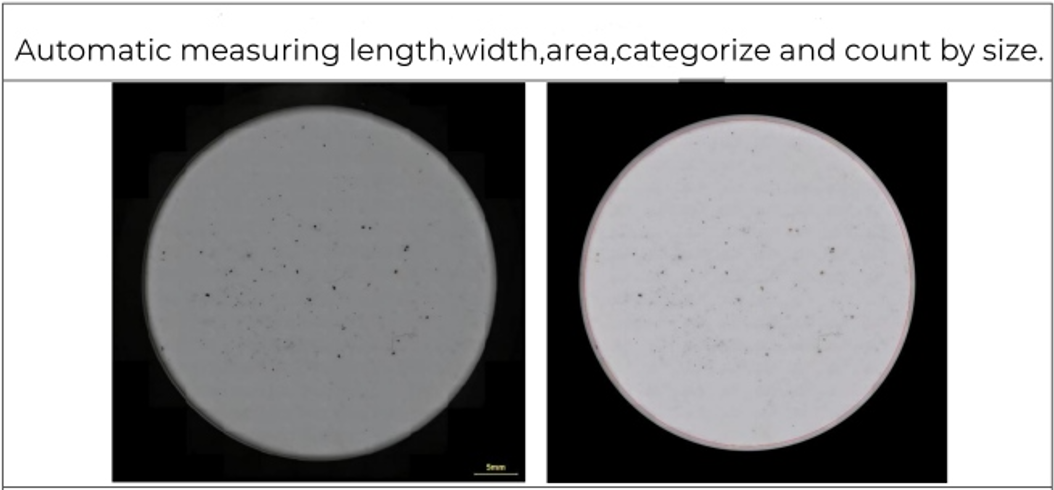

10.O sistema também consegue identificar com precisão partículas grandes com diâmetro superior a 2 mm. Ele pode medir e calcular automaticamente os parâmetros dimensionais de uma única partícula, como área, largura e diâmetro inscrito.

11.Os operadores podem adicionar livremente os itens funcionais que precisam ser refletidos no relatório no software, e o software possui uma função de memória automática.. Iabandona o método tradicional de seleção do modelo correspondente.

12.Após a leitura da membrana filtrante, o sistema deve possuir recursos como estatística automática de partículas, limiarização automática e identificação automática de partículas, sem intervenção humana, para reduzir erros operacionais.. HNo entanto, mantém as funções de modificar manualmente os resultados da digitalização. de modo aSeparação ou associação de partículas de qualquer formato.

13.Dispositivo de aquisição de imagem: uma câmera colorida de alta definição, que pode operar em conjunto com um microscópio automático para realizar balanceamento de cores automático, digitalização automática e aquisição automática de imagens.

14.O sistema deve ter a capacidade de restaurar a cor das partículas para facilitar a distinção a olho nu de partículas com diferentes cores metálicas.

15.Após uma única digitalização e avaliação, o software deverá ser capaz de selecionar novamente a área de análise para uma nova análise (essa ação não deverá exigir uma nova digitalização da membrana do filtro), de forma a extrair partículas que possam ter sido perdidas na borda da membrana do filtro.

16.Equipado com uma plataforma de digitalização automática de alta precisão com deslocamento livre, apresentando modos de controle automático e manual. A precisão geral da plataforma de digitalização e do equipamento, bem como os resultados da detecção, são controlados por padrões..

17.O relatório de análise de limpeza deve incluir o modelo do produto, o nome do cliente, os requisitos de inspeção, a data da inspeção, o modelo do equipamento de inspeção, o inspetor, fotos da inspeção, resultados da avaliação, etc. O relatório de análise de limpeza pode ser salvo e impresso.

18.Avalie o número total de contaminantes por membrana filtrante, o número total de contaminantes por peça e o número total de contaminantes na área projetada de 1000 cm² proposta nos resultados da avaliação de acordo com a norma VDA19-2015 e apresente-os em forma de relatório.

19.O software pode unir automaticamente imagens digitalizadas e armazenar a imagem digitalizada de toda a membrana do filtro; as imagens armazenadas da membrana do filtro podem ser recuperadas a qualquer momento para reanálise, armazenamento e exportação automática de relatórios em formato Office e Word; as classificações de partículas no modelo de relatório podem ser definidas de acordo com as necessidades do usuário.

20.Equipado com um suporte dedicado para membrana de filtro. Uma vez que a membrana de filtro é colocada, ela pode ser digitalizada diretamente sem reposicionamento, e é compatível com especificações de papel de filtro que variam de Ф47mm a Ф50mm.

21.O desempenho dos dados de digitalização das membranas de malha de nylon é o mesmo que o das membranas de filtro de superfície, e os resultados não são afetados pela malha.

22.Régua de calibração do sistema, especificação: 1/100 μm

23.Para garantir a confiabilidade da precisão do equipamento, fatias padrão (fatias padrão de partículas OPTO) utilizadas pelas fábricas de referência devem ser fornecidas para digitalização e verificação do equipamento, as quais são utilizadas para calibrar a precisão do mesmo.

24. O sistema de análise deve estar equipado com capacidade antivibração ativa.
