O que é extração de partículas?

Em setores modernos de manufatura avançada, como a indústria automotiva, aeroespacial, de dispositivos médicos e eletrônica de precisão, Limpeza técnica tornou-se uma métrica fundamental para medir a qualidade e a confiabilidade do produto. Contaminantes microscópicos residuais — como lascas metálicas, poeira, fibras e partículas duras nas superfícies dos componentes, dentro de cavidades internas ou em folgas apertadas — podem facilmente desencadear falhas críticas, incluindo travamento do sistema hidráulico, desgaste anormal de peças de precisão, curtos-circuitos elétricos e degradação da vedação.

Atualmente, os padrões de teste universais em toda a indústria são ISO 16232 (Veículos rodoviários — Limpeza de componentes e sistemas) e VDA 19.1 (Inspeção de limpeza técnica). Dentro do limpeza técnica fluxo de trabalho de inspeção, extração de partículas Serve como o processo físico de pré-tratamento mais crítico, influenciando diretamente a validade e a autenticidade dos dados do teste.

1. Definição e Objetivos Principais da Extração de Partículas

Extração de partículas Refere-se a um procedimento de pré-processamento padronizado que adota abordagens puramente físicas (lavagem com jato pressurizado, agitação ultrassônica, lavagem com circulação interna da cavidade, purga com gás limpo, etc.). Ele desprende completamente os contaminantes particulados sólidos aderidos às superfícies dos componentes, furos cegos, cavidades internas, roscas e microfissuras, transfere essas partículas para meios líquidos ou gasosos e, finalmente, realiza a retenção, o enriquecimento e a coleta das partículas por meio de membranas filtrantes microporosas.

O fluxo de trabalho completo para testes de limpeza técnica segue a sequência::

Extração de partículas → Filtração a vácuo → Secagem por membrana filtrante e condicionamento a peso constante → Análise gravimétrica/análise microscópica de partículas. Como primeiro passo do fluxo de trabalho de testes, a extração de partículas serve como um elo vital que conecta os procedimentos a montante e a jusante, e influencia diretamente a validade dos dados finais dos testes.

Restaurar o nível real de contaminação. A extração é o único procedimento capaz de liberar partículas ocultas tanto do exterior quanto do interior dos componentes. A extração incompleta ou parâmetros inadequados deixarão partículas residuais, resultando em estimativas muito baixas dos resultados dos testes, que não refletem o estado real de limpeza dos componentes.

Controle rigoroso de erros sistemáticos nos testes. A extração deve ser realizada em um ambiente limpo e fechado para minimizar a contaminação secundária introduzida por poeira suspensa no ambiente. Testes em branco são implementados para deduzir quantitativamente as interferências de fundo provenientes de equipamentos, solventes e ambiente, garantindo que os dados dos testes caracterizem apenas os contaminantes residuais gerados durante a fabricação e montagem do produto.

2. Processos industriais convencionais de extração de partículas

Em conformidade com as normas ISO 16232 e VDA 19.1, são adotadas quatro metodologias de extração padronizadas para componentes com geometrias, propriedades de materiais e configurações de vedação variadas, cada uma com escopo de aplicação e restrições de uso definidas:

2.1. Extração por Enxágue sob Pressão

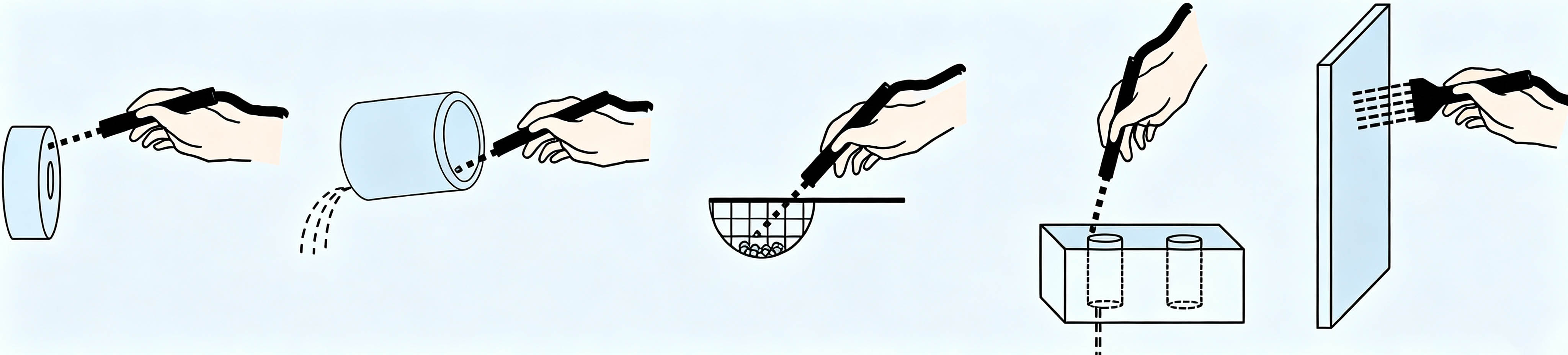

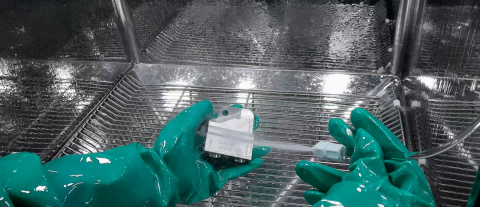

Princípio técnicoUm solvente de extração limpo, sob pressão e vazão constantes, é pulverizado sobre as superfícies externas dos componentes, furos passantes e ranhuras rasas, seguindo trajetórias e ângulos de jato padronizados. O impacto do fluido desprende as partículas aderidas e todo o líquido residual da lavagem é coletado integralmente, sem omissões.

Aplicações típicasComponentes de médio a grande porte com estruturas abertas e superfícies acessíveis, como blocos de cilindros de motores, discos de freio, carcaças, eixos e flanges. É o método de extração de uso geral mais amplamente utilizado e com alta estabilidade na prática industrial.

2.2. Extração ultrassônica

Princípio técnicoO componente é totalmente imerso em líquido de extração limpo. O ultrassom de alta frequência gera efeitos de cavitação dentro do líquido, produzindo microondas de choque para desalojar micropartículas resistentes aderidas a orifícios cegos, microfissuras e superfícies ásperas de peças fundidas.

Aplicações típicasPeças pequenas de precisão com estruturas complexas e microfissuras inacessíveis onde a pulverização regular não alcança, como carretéis de válvulas de precisão, componentes microestampados e pequenas peças de alumínio fundido.

Riscos e contraindicações do processoPotência ultrassônica excessiva ou tempo de exposição muito longo podem induzir o desprendimento do material do substrato e gerar pseudopartículas artificiais que distorcem severamente os resultados dos testes. Peças produzidas por metalurgia do pó, fundidos porosos e componentes de precisão de paredes finas devem ser utilizados com cautela. Testes de degradação por extração são obrigatórios para validar o desempenho do processo.

2.3. Extração por lavagem interna/agitação

Princípio técnicoPara componentes tubulares fechados ou semiabertos, um solvente limpo e dosado é injetado nos espaços internos. A circulação de líquido acionada por equipamento ou a agitação mecânica selada desaloja as partículas aderidas às paredes internas, e o extrator é coletado integralmente.

Aplicações típicasComponentes tubulares e do tipo cavidade, incluindo tubulações de freio, tubos hidráulicos, trocadores de calor, reservatórios de óleo e conjuntos de válvulas seladas com cavidade.

2.4. Extração com Purga de Ar

Princípio técnicoDentro de uma câmara fechada e limpa sob pressão negativa, as peças são purgadas com ar seco e limpo de alta pureza. O fluxo de ar arrasta partículas que são direcionadas para membranas filtrantes específicas para retenção e coleta, sem qualquer contato com líquidos durante todo o procedimento.

Aplicações típicasComponentes que não podem ser expostos a líquidos e são suscetíveis à oxidação, ferrugem ou corrosão por solventes, como módulos de controle eletrônico de precisão, placas de circuito impresso e componentes eletrônicos.

Limitações do processoEm comparação com a extração em fase líquida, a purga com ar apresenta menor eficiência de recuperação de partículas e pior repetibilidade dos testes. É classificada como uma metodologia alternativa restrita nas normas pertinentes, aplicável exclusivamente a peças especiais incompatíveis com a lavagem líquida, e não deve ser utilizada como solução de teste de uso geral.

3. Requisitos Essenciais de Controle de Qualidade para Extração de Partículas (Obrigatórios por Normas)

Para garantir a repetibilidade, comparabilidade e validade do processo, a VDA 19.1 estipula que a validação do método, incluindo testes de curva de decaimento e controle de valores em branco, deve ser concluída antes da implementação formal de qualquer procedimento de extração.

3.1. Teste da curva de decaimento da extração (Confirmação da validação do método)

O teste de degradação verifica se os parâmetros selecionados (pressão de extração, volume de solvente, duração do ultrassom, frequência de agitação, etc.) são adequados para obter a extração completa das partículas sem danificar a peça ou o substrato. Operação: Realize ciclos de extração consecutivos e repetidos em uma mesma amostra. Filtre, pese e analise estatisticamente os dados das partículas após cada ciclo.

Critério aceito pela indústriaA massa ou contagem de partículas obtida em um único ciclo de extração representa menos de 10% da quantidade total acumulada adquirida em todos os ciclos de extração anteriores. Se esse critério for atendido, a extração é considerada completa, os parâmetros são validados e podem ser incorporados a Procedimentos Operacionais Padrão (POPs) formais.

3.2. Controle de valores em branco (Mitigação de interferência de fundo do sistema)

Testes em branco Quantificar as interferências de partículas de fundo provenientes de equipamentos de extração, solventes, utensílios de laboratório e condições ambientais. Realizar todo o fluxo de trabalho de extração-filtração-secagem sem carregar nenhuma amostra de teste para obter resultados de teste em branco.

Requisitos padrãoAs normas ISO 16232 e VDA 19.1 não especificam limites numéricos fixos, mas exigem explicitamente que o fundo em branco não exerça influência significativa sobre os resultados dos testes de amostra. Uma regra de controle industrial rigorosa e amplamente adotada estabelece que a massa e a contagem de partículas no teste em branco não devem exceder 10% do valor limite de limpeza do componente.

Requisitos ambientaisPara estabilizar os valores em branco, as operações de extração são normalmente realizadas em ambientes de salas limpas ISO 5 a ISO 7 ou em equipamentos de extração fechados equipados com filtros HEPA de alta eficiência para eliminar a interferência da poeira ambiente.

Resumo

Extração de partículas Constitui a pedra angular dos testes de limpeza técnica. A normatividade, a estabilidade e a completude dos processos de extração determinam diretamente a credibilidade dos dados de limpeza. Ao contrário da limpeza comum de componentes, a extração de partículas de grau de teste visa a recuperação total das partículas, zero pseudocontaminação artificial e resultados de medição rastreáveis ​​e repetíveis.

Em sistemas de gestão da qualidade para manufatura de alta tecnologia, os processos padronizados de extração de partículas permitem a quantificação precisa dos níveis de limpeza dos componentes. Eles também fornecem informações para a otimização dos fluxos de trabalho de fabricação, lavagem e montagem, servindo como uma garantia técnica vital para a confiabilidade a longo prazo de produtos automotivos, aeroespaciais, de dispositivos médicos e eletrônicos de precisão.

Perguntas frequentes

P1: Ao estabelecer POPs de extração, se após extrações sequenciais repetidas a quantidade de partículas corrigida pelo branco de cada ciclo de extração ainda não satisfizer o critério de decaimento (“quantidade de partículas de extração única”), < 10% do total acumulado de todos os ciclos anteriores”), como deve ser realizada a resolução e a solução de problemas?

A falha na convergência da curva de decaimento decorre principalmente de três causas principais.

1. A resolução de problemas deve ser realizada na seguinte sequência:

O desprendimento da peça do substrato gera pseudopartículas persistentes (frequentemente observadas na extração ultrassônica). Potência ultrassônica excessiva ou tempo de exposição prolongado causam lascamento contínuo de substratos porosos de fundição, materiais de base de metalurgia do pó, camadas de revestimento ou bordas plásticas frágeis. Cada ciclo de extração gera abundantes partículas recém-formadas, resultando em curvas de decaimento não convergentes.

Soluções: Reduza a potência de saída ultrassônica ou diminua o tempo de exposição ao ultrassom. Se os critérios de degradação permanecerem inacessíveis após o ajuste dos parâmetros, mude para métodos de extração mais suaves, como enxágue sob pressão ou lavagem interna com circulação de água na cavidade.

2. Intensidade de extração insuficiente, resultando em desprendimento incompleto de partículas. Pressão de enxágue insuficiente, volume de solvente inadequado ou ângulos de jato subótimos significam que contaminantes persistentes (por exemplo, lascas de metal encapsuladas por resíduos de óleo) dentro de frestas e orifícios cegos dos componentes são apenas parcialmente eluídos em cada ciclo.

Soluções: Aumentar adequadamente a pressão de enxágue e a dosagem total de solvente, além de otimizar os ângulos de pulverização do jato sem danificar a peça, a fim de melhorar a capacidade de desprendimento de partículas.

3. Interferência do ruído de fundo do sistema: Contaminantes residuais permanecem dentro das câmaras e tubulações dos equipamentos, ou altos níveis intrínsecos de partículas existem nos solventes de extração e membranas de filtro. Quando os valores do teste em branco se aproximam das magnitudes de partículas da extração da amostra, os dados brutos de medição são mascarados pelo ruído de fundo e o cálculo da taxa de decaimento torna-se inválido.

Soluções: Suspender as atividades de validação do método. Executar a autolimpeza do equipamento e concluir a qualificação do valor em branco. Todos os conjuntos de dados do teste de decaimento devem ser corrigidos para o valor em branco antes do cálculo da taxa de decaimento. A validação do decaimento não deve prosseguir até que os requisitos do valor em branco sejam atendidos.

Nota suplementar especialCaso a não convergência da curva de decaimento persista apesar do ajuste completo dos parâmetros, avalie a condição intrínseca dos componentes de teste. O desprendimento contínuo de substâncias estranhas provenientes de adesivo não totalmente curado, resíduos de retificação ou revestimentos friáveis ​​nas superfícies dos componentes representa um problema intrínseco da peça, e não um defeito do método de extração. O feedback deve ser encaminhado aos departamentos de fabricação e limpeza para otimização do processo.
