Por que a limpeza técnica é fundamental na indústria automotiva

Por que a limpeza técnica é fundamental na indústria automotiva

Respostas rápidas

Definição: Limpeza Técnica (ISO 16232 / VDA 19) é o controle quantitativo e qualitativo de microcontaminantes (≤100μm) nas superfícies dos componentes e cavidades internas.

Risco principal: Micropartículas podem causar falhas catastróficas, incluindo superaquecimento de baterias de veículos elétricos, arco voltaico de alta tensão (800 V), travamento de válvulas de freio e leitura incorreta de sensores ADAS.

Principais aplicações: Sistemas elétricos críticos para veículos elétricos (VE 3), hidráulica de precisão, injeção de combustível de alta pressão, sensores ADAS e circuitos de gerenciamento térmico.

Controle de Ciclo de Vida Completo: Exige um sistema de qualidade de ponta a ponta que abranja desde o controle de qualidade de entrada do fornecedor, salas limpas com classificação ISO, lavagem de precisão, análise SEM-EDS e embalagem a vácuo.

À medida que a indústria automotiva acelera sua transição para a fabricação de precisão em nível micrométrico, eletrificação de alta tensão e sistemas inteligentes avançados, as tolerâncias e folgas dos componentes continuam a diminuir. Sistemas críticos — como motores de veículos elétricos, baterias de alta tensão, sistemas hidráulicos de precisão e componentes de sensores ADAS — agora apresentam tolerância próxima de zero para microcontaminantes.

Nesse cenário industrial,Soluções de limpeza técnicaHá muito tempo evoluiu para além da limpeza visual superficial tradicional. Tornou-se uma estrutura abrangente de controle de qualidade que engloba P&D, usinagem, montagem, testes e serviço pós-venda. Limpeza técnica Determina diretamente a confiabilidade operacional dos componentes, a segurança geral do veículo e o risco de fuga térmica da bateria do veículo elétrico, servindo como uma base técnica indispensável, um limite máximo de qualidade e um padrão de acesso ao mercado para fabricantes de equipamentos originais (OEMs) e fornecedores automotivos.

1. O que é limpeza técnica? Além da limpeza visual.

A limpeza industrial tradicional depende Baseia-se exclusivamente em critérios qualitativos, como "ausência de poeira visível ou graxa superficial", sem requisitos de controle quantificáveis. Em contraste, a Limpeza Técnica na indústria automotiva refere-se ao controle quantitativo, qualitativo e dimensional de contaminantes particulados em escala micrométrica presentes nas superfícies dos componentes, cavidades internas, circuitos de fluidos e carcaças encapsuladas, estritamente regido por normas da indústria. Os contaminantes controlados incluem cavacos de corte de metal, abrasivos de retificação, partículas minerais duras, fibras não metálicas, resíduos químicos e outros microobjetos estranhos.

As principais normas internacionais que regem esta área são: ISO 16232 (Veículos rodoviários — Limpeza dos componentes dos circuitos de fluidos) e VDA 19 (Inspeção de limpeza técnica - Contaminação por partículas em componentes automotivos essenciais à função, incluindo sua mais recente revisão VDA 19.1). Juntas, essas normas estabelecem o padrão ouro para controle de limpeza automotiva.

Em comparação com o controle de qualidade tradicional, limpeza técnica Visa uma precisão em escala microscópica extrema: partículas que medem apenas alguns a dezenas de micrômetros (μm) — muito mais finas que um fio de cabelo humano — podem desencadear falhas catastróficas, incluindo travamento mecânico da bobina, ruptura do isolamento elétrico ou curto-circuito em baterias de íon-lítio.

O controle de limpeza técnica avalia três métricas principais.Massa Residual Total: O peso total dos contaminantes residuais por componente (mg/componente).

Limite máximo de tamanho de partícula (Smax): Limites rigorosos para o maior tamanho de partícula permitido (os principais fabricantes de equipamentos originais impõem Smax ≤ 100 μm para peças críticas).

Propriedades do material das partículasClassificação qualitativa que distingue partículas metálicas/duras de fibras macias, impondo o mais alto nível de controle sobre detritos metálicos duros devido ao seu severo potencial destrutivo.

2. Principais Domínios de Aplicação da Limpeza Técnica

A limpeza técnica está presente em todo o ciclo de vida da fabricação automotiva, com foco especial em sistemas de alta precisão, alta tensão, alta velocidade e críticos para a percepção. Ela representa um pilar da gestão da qualidade em Veículos de Nova Energia (NEVs) e Veículos Inteligentes Conectados (ICVs).

2.1. Sistemas de propulsão elétrica para veículos elétricos (3 sistemas elétricos: bateria, motor, controle eletrônico)

Células e baterias de íon-lítioPartículas metálicas condutoras (por exemplo, lascas de cobre e alumínio) geradas durante o corte dos eletrodos, a estampagem da carcaça e a montagem dos módulos representam a maior ameaça à segurança das baterias. Partículas condutoras microscópicas podem perfurar os separadores ultrafinos das células, causando curtos-circuitos internos e fuga térmica.

Motores de acionamento e inversoresCom a adoção em massa de arquiteturas de alta tensão de 800 V, a sensibilidade a contaminantes aumentou. Micropartículas metálicas ou fibras condutoras aprisionadas nas cavidades do motor/inversor reduzem significativamente a rigidez dielétrica, causando arcos elétricos, descargas por trilhamento e eventual ruptura do isolamento ou queima do inversor.

2.2. Sistemas hidráulicos de precisão e sistemas de freio do chassi

Válvulas de controle de freio ABS/ESPAs folgas entre o carretel e a carcaça são projetadas em escala micrométrica. Micropartículas rígidas retidas impedem que os carretéis das válvulas retornem à posição inicial, travando as linhas de fluido e causando atraso na resposta da frenagem ou falha completa do sistema de freios.

Unidades de Controle de Transmissão Automática (TCU): Com seus canais de óleo complexos e válvulas solenoides de alta precisão, resíduos de montagem ou poeira abrasiva podem obstruir as linhas de fluido e travar as válvulas solenoides, causando trancos na troca de marchas, interrupção de energia e códigos de falha na transmissão.

2.3. Sistemas de transmissão e injeção de combustível de alta pressão

Injetores Common Rail de Alta Pressão: Operando sob pressões extremas de fluido, de 2.000 a 3.000 bar, os fluxos de combustível em alta velocidade, carregando partículas duras de tamanho micrométrico, agem como uma pasta abrasiva. Isso causa desgaste severo por erosão, riscos nos bicos injetores, vazamento de combustível e má atomização, resultando em falhas de ignição, acúmulo de carbono e perda de potência. Virabrequins, Mancais e Turbocompressores: Detritos metálicos e partículas abrasivas no circuito de circulação do óleo do motor desgastam continuamente os mancais e as paredes dos cilindros, levando a arranhões, riscos nos cilindros e falha prematura do motor.

2.4. Sistemas Ópticos e de Sensoriamento para Condução Autônoma (ADAS)

LiDAR, câmeras automotivas e módulos de radar: Poeira ou fibras suspensas no ar, encapsuladas dentro de sensores ópticos, bloqueiam a passagem da luz, alteram os índices de refração e dispersam a luz. Isso leva à distorção da imagem, à degradação do alcance de percepção e a decisões errôneas dos sistemas ADAS, representando sérios riscos de colisão.

2.5. Gerenciamento Térmico e Circuitos de Arrefecimento do Veículo

Placas de resfriamento de bateria e bombas de águaResíduos de usinagem, fluxo de solda ou respingos de solda dentro dos circuitos de refrigeração obstruem os microcanais e corroem os rotores das bombas d'água. Isso reduz a eficiência de resfriamento da bateria, causando gradientes de temperatura severos, aumentando os riscos de fuga térmica e comprometendo a estabilidade geral do gerenciamento térmico.

3. Modos de falha catastróficos causados ​​por não conformidade

Os microcontaminantes raramente causam falhas imediatas durante os testes de fim de linha (EOL) na fábrica. Em vez disso, apresentam modos de falha latentes e irreversíveis que se manifestam após milhares de quilômetros de operação do veículo sob vibração mecânica, ciclos térmicos e tensões de campo elétrico.

Fuga térmica da bateria e incêndios em veículos (risco crítico para veículos de novas energias)

Rebarbas ou micropartículas residuais de cobre/alumínio dentro das células da bateria podem perfurar diretamente os separadores durante os ciclos de expansão de carga/descarga. Isso cria um curto-circuito interno, liberando calor localizado intenso que desencadeia uma reação em cadeia catastrófica de fuga térmica e incêndio no veículo.

Falha no sistema de freios e transmissão (risco direto à segurança do veículo)

Partículas duras presas nas folgas dos carretéis das válvulas de freio ou das válvulas deslizantes da transmissão impedem a atuação adequada das válvulas, levando à perda inesperada dos freios ou à interrupção da potência durante a condução.

Desgaste severo do trem de força e falha do motor (perda funcional do núcleo)

A erosão por partículas em alta velocidade nos sistemas common rail e o desgaste abrasivo contínuo nos circuitos de circulação de óleo causam danos mecânicos irreversíveis, incluindo falha nos injetores de combustível, riscos nos cilindros e destruição do turbocompressor.

Ruptura do isolamento elétrico e queima do sistema (risco à segurança elétrica)

Em sistemas de alta tensão de 800 V, micropartículas condutoras dentro de inversores, caixas de junção ou carcaças de motores podem facilmente induzir descargas disruptivas e fenômenos de fuga à terra sob campos elétricos intensos. Isso destrói o sistema de isolamento elétrico, causando o desligamento por alta tensão ou a queima de componentes.

Falha na percepção do ADAS e disfunção do sistema

A contaminação do sensor óptico causa desfoque na imagem e desvios na medição de alcance, levando a acionamentos falsos ou falhas em recursos ADAS, como Assistente de Manutenção de Faixa (LKA), Frenagem Autônoma de Emergência (AEB) e detecção de obstáculos.

Incidentes de qualidade em lotes, enormes prejuízos financeiros e danos à marca.

Os defeitos de limpeza são caracteristicamente latentes e sistêmicos. Um único lote não conforme pode levar a recalls generalizados de veículos, acarretando centenas de milhões de dólares em reclamações de garantia, custos de reparo e litígios judiciais, além de corroer severamente a confiança na marca.

4. Por que a limpeza técnica é um imperativo da indústria

A evolução da limpeza técnica, de um processo de limpeza auxiliar para um requisito fundamental de qualidade, é impulsionada por três transformações-chave na indústria:

Redução drástica nas margens de tolerância dos componentesOs veículos com motor de combustão interna tradicionais apresentavam folgas maiores entre os componentes, tensões de sistema mais baixas e alta redundância estrutural. Os veículos elétricos modernos dependem de arquiteturas de 800 V, folgas de válvulas em nível micrométrico, separadores de bateria com menos de 10 mícrons e óptica de alta precisão. A margem de tolerância a contaminantes caiu praticamente a zero.

Escalada da gravidade da falhaA contaminação em sistemas antigos geralmente causava problemas menores, como NVH (ruído, vibração e aspereza) ou desgaste localizado. Em veículos elétricos modernos, micropartículas condutoras podem desencadear eventos que ameaçam a vida, como fuga térmica, falha elétrica e falha nos freios.

Barreiras regulatórias e de acesso ao mercado elevadasOs principais fabricantes de equipamentos originais (OEMs) agora impõem padrões de limpeza corporativos muito mais rigorosos do que a norma geral ISO 16232. Sistema de Análise VDA 19 diretrizes. A conformidade com os padrões de limpeza técnica tornou-se um pré-requisito obrigatório para a qualificação de fornecedores de nível 1/2 e para o lançamento da produção em massa de veículos.

5. Estrutura de controle de ponta a ponta para limpeza técnica

Para alcançar a limpeza técnica, é necessário um sistema de gestão da qualidade em circuito fechado que abranja toda a cadeia de suprimentos e o ciclo de vida da fabricação:

Prevenção da contaminação na fonteImplementar um rigoroso controle de qualidade de entrada (IQC) nos componentes brutos provenientes dos fornecedores. Otimizar as operações de usinagem por meio de processos de fabricação sem cavacos e rebarbação integrada para reduzir microcontaminantes na origem.

Controle do ambiente da sala limpa: Executar operações de montagem e lavagem de núcleos em salas limpas classificadas (ISO Classe 5 a 8, em conformidade com a VDA 19.2). Controlar rigorosamente a temperatura ambiente, a umidade e as concentrações de partículas em suspensão no ar, utilizando vestimentas sem fiapos e recipientes de transporte selados.

Implantação de lavagem de precisãoImplementar métodos de limpeza personalizados com base na geometria do componente, incluindo pulverização de solvente de alta pressão, limpeza por cavitação ultrassônica, desengorduramento a vácuo com hidrocarbonetos e secagem com ar quente sem partículas.

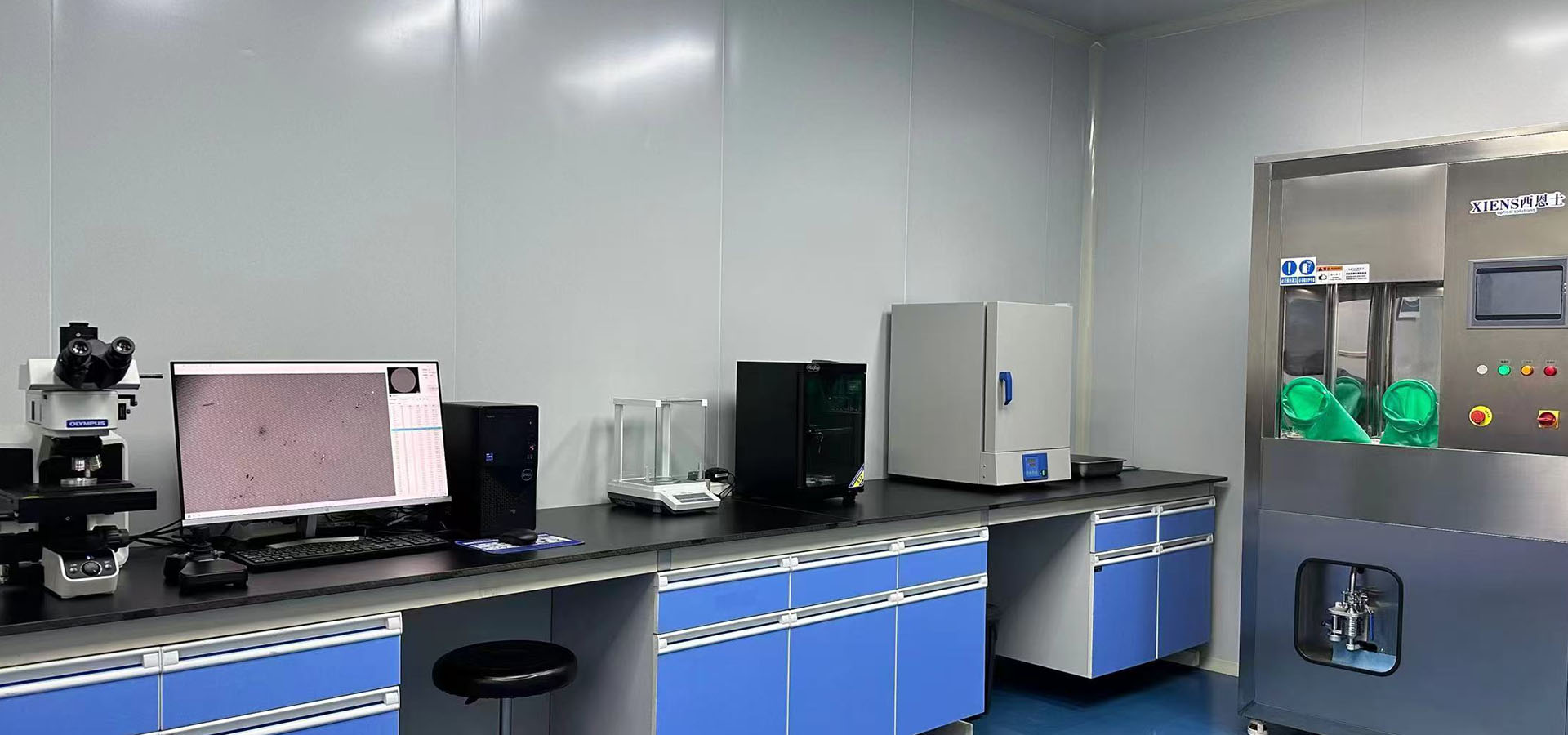

Inspeção Analítica PadronizadaRealizar testes de extração utilizando agitação líquida ou lavagem sob pressão sobre filtros de membrana. Analisar os filtros utilizando Microscopia Óptica Automatizada e MEV-EDS (Microscopia Eletrônica de Varredura - Espectroscopia de Raios X por Dispersão de Energia) para quantificar a contagem de partículas, a distribuição de tamanho e a composição metálica/não metálica.

Proteção e rastreabilidade em circuito fechadoEmbale imediatamente os componentes limpos a vácuo em embalagens antiestáticas e isentas de partículas. Mantenha registros digitais de rastreabilidade desde a produção até o armazenamento para permitir uma análise rápida da causa raiz caso surjam problemas.

6. Principais desafios de implementação no setor

Apesar da ampla adoção, a indústria automotiva enfrenta quatro grandes obstáculos à implementação:

Alta latência e dificuldade de inspeçãoPartículas em escala micrométrica são distribuídas aleatoriamente e escapam dos testes padrão de fim de vida útil, manifestando-se apenas após vibração prolongada da estrada e fluxo de fluido.

Disparidades na capacidade da cadeia de suprimentosEmbora os fabricantes de equipamentos originais (OEMs) e os fornecedores de primeiro nível (Tier-1) mantenham infraestrutura avançada para salas limpas, os fornecedores de níveis inferiores (Tier-2/Tier-3) geralmente não possuem equipamentos de lavagem modernos, controles para salas limpas e ferramentas analíticas.

Equilibrando a qualidade com o investimento de capitalA criação de salas limpas com certificação ISO e a aquisição de sistemas analíticos SEM-EDS de alta tecnologia exigem um investimento de capital significativo (CapEx) e aumentam os tempos de ciclo operacional.

Fragmentação padrãoOs fabricantes de equipamentos originais (OEMs) frequentemente impõem limites de limpeza proprietários e hiperespecíficos, além das normas ISO 16232 / VDA 19, obrigando os fornecedores a gerenciar múltiplos protocolos de limpeza conflitantes.

7. Conclusão e Perspectivas do Setor

A evolução da indústria automotiva é fundamentalmente uma história de crescente precisão na fabricação e padrões de qualidade mais rigorosos. Entramos em uma era em que partículas em escala microscópica determinam a confiabilidade geral do veículo, e a limpeza microscópica garante a segurança dos passageiros.

Com o amadurecimento da eletrificação, das arquiteturas de alta tensão e das tecnologias de condução autônoma, a limpeza técnica se consolidou, ao lado da tolerância dimensional, da resistência dos materiais e da precisão de montagem, como um requisito fundamental da engenharia.

Para fabricantes de equipamentos originais (OEMs) e fornecedores automotivos, a limpeza técnica não é mais uma etapa isolada de lavagem — é uma disciplina de engenharia abrangente que engloba o fornecimento de materiais, usinagem de precisão, montagem em sala limpa, testes analíticos e embalagens protetoras. A adesão a padrões rigorosos de limpeza técnica é tanto a base para mitigar os riscos de recalls quanto o principal diferencial para a construção de veículos premium e de alta confiabilidade.

P1: Quais são os principais padrões técnicos de limpeza na indústria automotiva e como as normas ISO 16232 e VDA 19 diferem?

UM: limpeza técnica automotiva A inspeção baseia-se principalmente em duas normas globais de referência: ISO 16232 (Veículos rodoviários — Limpeza dos componentes dos circuitos de fluidos) e VDA 19 (Inspeção de limpeza técnica — Contaminação por partículas de componentes automotivos relevantes para o funcionamento, incluindo as revisões mais recentes VDA 19.1 e VDA 19.2).

Evolução e Interconexão: A VDA 19 serviu como base para o controle de contaminação automotiva, enquanto a ISO 16232 foi desenvolvida com base na estrutura da VDA 19 para estabelecer um padrão global. Ambas as normas utilizam metodologias de teste idênticas, incluindo extração de líquido sob pressão, filtração por membrana a vácuo e caracterização de partículas por meio de microscopia óptica automatizada e MEV-EDS (Microscopia Eletrônica de Varredura - Espectroscopia de Raios X por Dispersão de Energia).

Diferenças de Escopo e Foco:

A norma ISO 16232 foca-se especificamente na extração, medição e classificação gravimétrica da contaminação por partículas no interior de componentes de circuitos de fluidos (por exemplo, tubos de combustível, corpos de válvulas hidráulicas).

A VDA 19 proporciona um ecossistema de gestão da qualidade mais abrangente. Enquanto a VDA 19.1 rege os procedimentos de inspeção, a VDA 19.2 concentra-se no controle da logística e dos ambientes de montagem, estabelecendo diretrizes para a classificação de salas limpas (ISO Classe 5–8), monitoramento de poeira no ar e mitigação da contaminação durante a produção.

Execução na Indústria de Equipamentos Originais (OEM): As principais montadoras globais (como Tesla, BMW e Volkswagen) impõem limites de limpeza corporativos baseados nas normas ISO 16232 e VDA 19. Essas normas restringem rigorosamente o tamanho máximo das partículas (Smax ≤ 100 μm para peças críticas) e impõem tolerância quase zero para detritos metálicos condutores duros.

P2: Por que os veículos de novas energias (VEs) exigem níveis de limpeza técnica significativamente mais elevados do que os veículos com motor de combustão interna (MCI)?

A: Os sistemas de propulsão elétrica, as arquiteturas de baterias de alta tensão e os sensores ópticos ADAS apresentam tolerância quase nula a microcontaminantes. Em veículos elétricos, a contaminação por partículas pode variar de simples desgaste mecânico a riscos de segurança que ameaçam a vida.

Prevenção de curtos-circuitos internos e fuga térmica em baterias de íon-lítio: Os separadores das baterias de íon-lítio geralmente têm menos de 10 μm de espessura. Rebarbas metálicas condutoras ou partículas de cobre/alumínio geradas durante o corte dos eletrodos ou a montagem das células podem perfurar o separador durante os ciclos de carga/descarga, causando curtos-circuitos internos e incêndios por fuga térmica.

Mitigando a Ruptura Dielétrica em Arquiteturas de Alta Tensão de 800V: Em plataformas de veículos elétricos de 800V, as altas intensidades de campo elétrico dentro dos motores de acionamento, inversores e caixas de junção de alta tensão aumentam o risco de falhas elétricas. Micropartículas condutoras ou fibras metálicas flutuando em cavidades de alta tensão podem induzir arcos elétricos, descargas de trilha e descargas disruptivas, causando desligamento imediato de energia ou destruição do inversor.

Garantindo a precisão na óptica da condução autônoma (ADAS): Módulos LiDAR, conjuntos de câmeras automotivas e invólucros de radar exigem condições de montagem extremamente limpas. Poeira microscópica ou fibras encapsuladas dentro dos sensores ópticos alteram a refração da luz e bloqueiam os caminhos ópticos, levando à degradação do alcance de percepção e a falsos acionamentos em sistemas de condução autônoma.
