O que é um teste em branco em termos de limpeza técnica?

O que é um teste em branco em termos de limpeza técnica?

Sumário executivo: A Teste em branco (também conhecido como Determinação de Valor em Branco) é um controle fundamental de garantia de qualidade em testes de limpeza técnica em setores de manufatura de alta tecnologia, como automotivo, novas energias e aeroespacial. Conduzido de acordo com padrões internacionais e da indústria — incluindo ISO 16232, VDA 19.1, e QC/T 983-2025—Um teste em branco envolve a execução de toda a sequência de extração e análise sem amostra (execução sem amostra) sob condições operacionais idênticas. Seu principal objetivo é quantificar a contaminação de fundo introduzida pelo equipamento de extraçãoO critério principal exige que o valor do branco não exceda 10% do valor real da amostra medida e não contenha partículas críticas de tamanho excessivo. Se o branco for aprovado, seu valor é deduzido para calibrar os resultados do teste; caso contrário, os dados da amostra são invalidados.

1. Definição e Conceito Central

De acordo com as normas ISO 16232:2018 e VDA 19.1:2018, um Teste em Branco é definido como um teste de controle executado sem a inclusão de qualquer componente no sistema de extração, replicando todo o processo de teste, parâmetros e condições operacionais. O valor resultante de partículas ou gravimétrico representa o Nível de contaminação de fundo (ou Branco Sistêmico).

O objetivo principal é rastreamento de fundo sistêmicoIsolar contaminantes externos (introduzidos por solventes, câmaras de equipamentos, vidraria, ambiente de sala limpa e manuseio) da contaminação intrínseca do componente em si.

2. Objetivo e valor técnico essenciais

Quantificação da contaminação de fundo para calibração de dados: Isola o ruído de fundo não relacionado aos componentes para permitir a dedução precisa do branco (Resultado Calibrado = Valor da Amostra Medido − Valor do Branco).

Verificação da conformidade do sistema de testeServe como um filtro de pré-requisito. Se o valor em branco exceder o limite permitido, o ambiente ou procedimento de teste é considerado fora de controle, invalidando todos os dados de amostra associados.

Padronização da linha de base para comparabilidade interlaboratorial: Normaliza as variações sistêmicas entre diferentes locais de teste, configurações de equipamentos e lotes de solventes para garantir a integridade dos dados em toda a frota e cadeia de suprimentos.

3. Procedimento Operacional Padrão

PreparaçãoPré-limpe o equipamento de extração, os dispositivos de fixação e os utensílios de vidro. Utilize lotes idênticos de solventes, membranas e configurações ambientais (por exemplo, pressão, vazão, tempos de ciclo, temperatura e umidade).

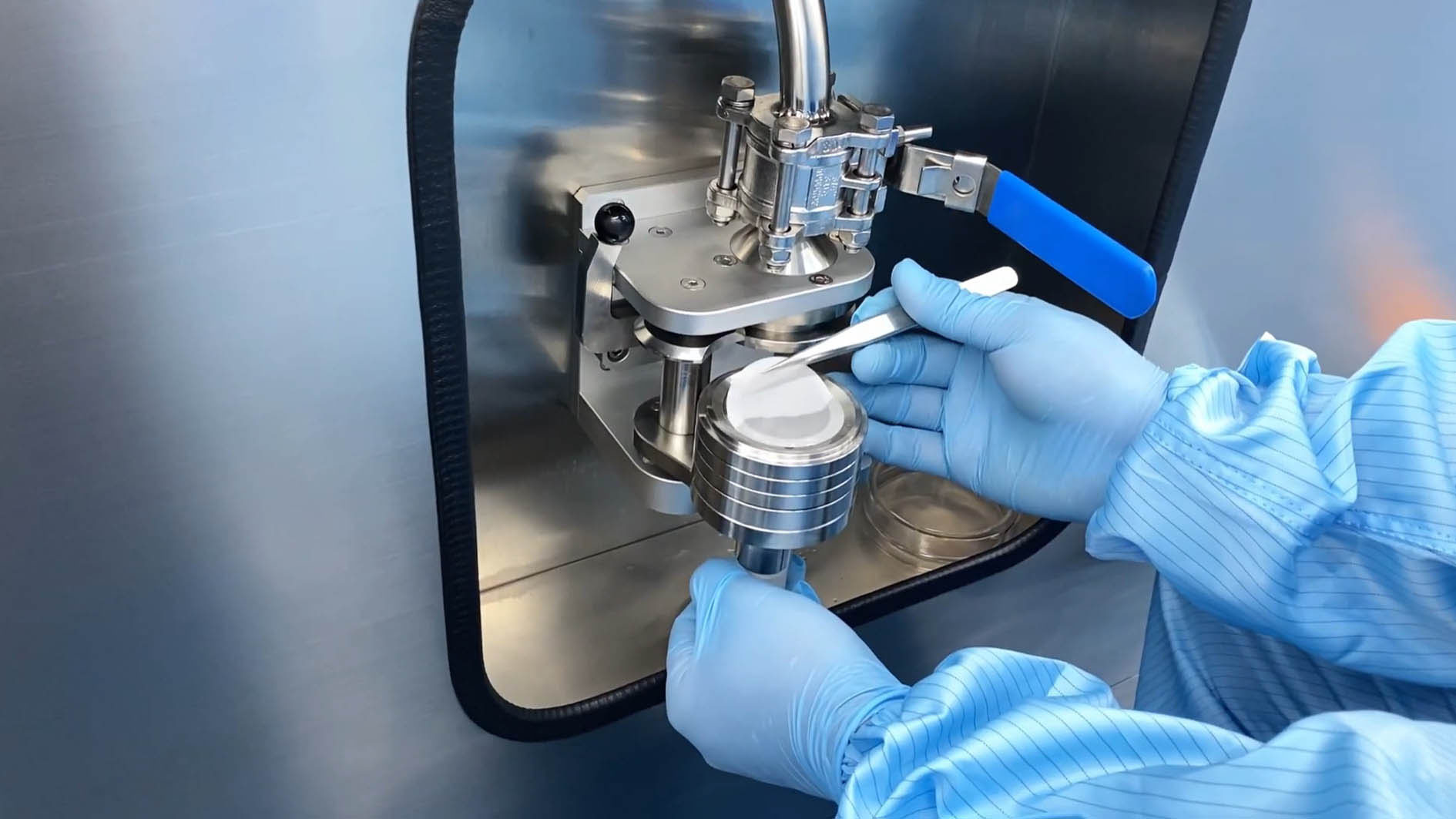

Execução sem coleta de espécimesExecute a rotina completa de limpeza, extração, filtragem e secagem sem inserir nenhum componente.

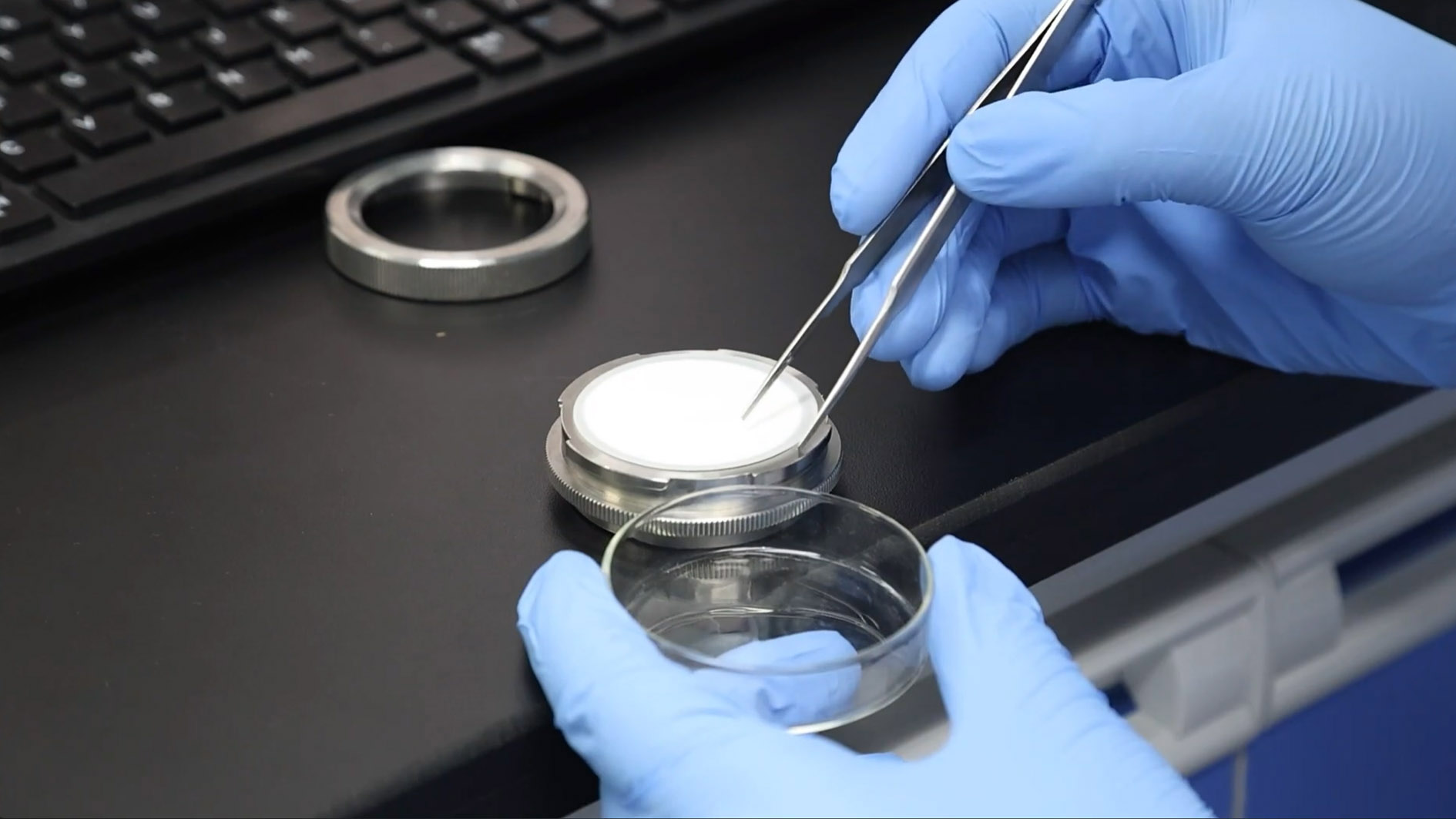

Amostragem e AnáliseFiltre o solvente recuperado, seque a membrana, realize o condicionamento em um dessecador e meça usando análise gravimétrica (balança de precisão) e/ou contagem de partículas (análise óptica/MEV).

Registro de dados e verificação de repetibilidadeRegistre os parâmetros ambientais, os lotes de componentes e os valores em branco. Garanta uma variação mínima entre avaliações consecutivas em branco para verificar a estabilidade sistêmica.

4. Critérios de Aceitação e Matriz de Decisão

Limiares de aceitação principais

Regra dos 10% (Gravimetria e Contagem de Partículas): O valor do branco não deve exceder 10% do valor real medido da amostra (com base nos valores reais medidos, não no limite do desenho do projeto).

Limite de Partículas CríticasNão são permitidas partículas de tamanho excessivo, proibidas ou críticas (conforme definido pelas especificações de engenharia do componente), na membrana em branco.

Regras de decisão

Passar (Branco ≤ 10% e sem partículas superdimensionadas críticas): O sistema está validado. Subtraia o valor do branco do resultado da amostra bruta para obter o valor calibrado final.

Falhar (Branco > 10% ou presença de partículas criticamente grandes): Todo o lote de teste é invalidado. Deduzir um branco fora da especificação para mascarar contaminação sistêmica de fundo é estritamente proibido. A causa raiz deve ser resolvida antes de realizar novos testes.

5. Causas comuns de desvios e ações corretivas para testes em branco

Exceder os valores de referência durante os testes reais é um problema frequente. Os principais fatores que contribuem para isso giram em torno de quatro dimensões: consumíveis, equipamentos, ambiente e operação. As ações corretivas propostas estão descritas abaixo:

Contaminação de Consumíveis

CausasPureza do solvente de limpeza abaixo do padrão, membranas de filtro não seladas após a abertura ou lavagem incompleta de vidraria.

Ações CorretivasSubstitua os solventes de limpeza por solventes de alta pureza para HPLC; utilize membranas de filtro novas e seladas; use membranas com poros de ≤0,45 μm (ou ≤0,22 μm para requisitos mais exigentes) para pré-filtrar os solventes, se necessário; submeta todos os materiais de vidro à limpeza ultrassônica e à secagem completa para eliminar a contaminação inerente aos consumíveis.

Contaminação residual de equipamentos

CausasAcúmulo de partículas ou óleo provenientes de testes anteriores, presentes em tubulações de fluidos, câmaras de lavagem ou dispositivos de fixação da peça.

Ações CorretivasExecutar sequências de purga profunda nos equipamentos antes dos testes, prolongando a duração da lavagem por circulação de solvente; desmontar e limpar periodicamente os pontos cegos; exigir verificações obrigatórias de equipamentos em branco após o teste de amostras com alta contaminação e estabelecer registros de inspeção de limpeza de equipamentos.

Limpeza ambiental não conforme

CausasClassificação inadequada da sala limpa, desequilíbrios de temperatura/umidade ou excesso de partículas suspensas no ar.

Ações CorretivasRealizar manutenção de rotina nos filtros HEPA da sala limpa, regular a temperatura e a umidade do ambiente e ligar os equipamentos de purificação antes dos testes para garantir que o ambiente atenda aos requisitos de teste de sala limpa das classes ISO 5 a 7.

Operações não padronizadas

CausasOperadores que não utilizam vestimentas sem fiapos, tocam na área de filtração efetiva de consumíveis ou membranas filtrantes, ou simplificam os procedimentos.

Ações CorretivasPadronizar os fluxos de trabalho dos operadores em salas limpas, reforçar o treinamento pré-trabalho e aplicar rigorosamente protocolos de teste padronizados para evitar contaminação introduzida por humanos.

6. Cenários de Aplicação de Engenharia e Frequência de Execução

O teste em branco é uma medida de controle de qualidade de rotina em testes de limpeza, e não um experimento isolado. Ele deve ser realizado em frequências fixas, com base em cenários de teste, para garantir a estabilidade contínua do sistema.

Testes de produção de rotinaUm teste em branco deve ser concluído diariamente antes dos testes formais, na inicialização do sistema, para verificar a conformidade do sistema de teste para o dia.

Acionado por mudanças de condiçãoUm teste em branco deve ser realizado imediatamente sempre que houver alteração nos lotes de solventes de limpeza, lotes de membranas filtrantes, equipamentos de teste ou locais de teste.

Manutenção pós-equipamentoUm teste em branco deve ser realizado novamente após limpeza profunda do equipamento, manutenção ou reinicializações após um período prolongado de inatividade para confirmar a conformidade do sistema.

Auditorias de QualidadeAuditorias laboratoriais internas/externas mensais ou trimestrais devem incluir testes em branco como item essencial de verificação para auditar a estabilidade da capacidade de teste.

Suas aplicações abrangem todos os setores com requisitos de controle de limpeza técnica, incluindo motores automotivos, transmissões, sistemas de freios, componentes hidráulicos, peças estruturais de precisão para baterias de novas energias e componentes de precisão aeroespaciais. É um método de teste fundamental e crítico para o controle de qualidade na manufatura de alta tecnologia.

7. Cenários de Aplicação de Engenharia e Frequência de Execução

O teste em branco é uma medida de controle de qualidade de rotina em testes de limpeza Em vez de um experimento isolado, ele deve ser realizado em frequências fixas, com base em cenários de teste, para garantir a estabilidade contínua do sistema.

Testes de produção de rotinaUm teste em branco deve ser concluído diariamente antes dos testes formais, na inicialização do sistema, para verificar a conformidade do sistema de teste para o dia.

Acionado por mudanças de condiçãoUm teste em branco deve ser realizado imediatamente sempre que houver alteração nos lotes de solventes de limpeza, lotes de membranas filtrantes, equipamentos de teste ou locais de teste.

Manutenção pós-equipamentoUm teste em branco deve ser realizado novamente após limpeza profunda do equipamento, manutenção ou reinicializações após um período prolongado de inatividade para confirmar a conformidade do sistema.

Auditorias de QualidadeAuditorias laboratoriais internas/externas mensais ou trimestrais devem incluir testes em branco como item essencial de verificação para auditar a estabilidade da capacidade de teste.

Suas aplicações abrangem todos os setores com requisitos de controle de limpeza técnica, incluindo motores automotivos, transmissões, sistemas de freios, componentes hidráulicos, peças estruturais de precisão para baterias de novas energias e componentes de precisão aeroespaciais. É um método de teste fundamental e crítico para o controle de qualidade na manufatura de alta tecnologia.

Perguntas frequentes

P1: Se o teste em branco for aprovado, por que é obrigatório deduzir o valor em branco? Os dados brutos do teste podem ser usados ​​diretamente nos relatórios?

A1: Os dados brutos não podem ser usados ​​diretamente em relatórios. De acordo com as normas VDA 19.1-1:2018 e ISO 16232, o valor em branco representa a contaminação inerente do sistema de teste, e não a contaminação do componente. Um teste em branco aprovado (≤10% do valor medido da amostra) indica apenas que a interferência do sistema está dentro das margens de erro padrão permitidas, e não que a contaminação de fundo seja zero. A não dedução do valor em branco leva a resultados de limpeza artificialmente elevados, fazendo com que peças em conformidade sejam erroneamente classificadas como não conformes e resultando em erros de descarte de lote. A dedução do valor em branco isola precisamente a interferência do sistema, restaurando o nível real de limpeza do componente e atendendo plenamente aos requisitos de auditoria da cadeia de suprimentos da CNAS e do OEM. Somente quando o valor em branco exceder os limites é que a dedução do valor em branco será estritamente proibida, exigindo a invalidação dos dados e a retificação do sistema.

P2: Por que o limite de 10% de amostras em branco é comparado ao "Valor Real da Amostra Medida" em vez do "Limite do Desenho Técnico"? Quais são as diferenças de teste entre essas duas comparações?

A2: Os textos padrão exigem explicitamente o uso do valor real de contaminação da amostra medida como referência, que serve como base oficial de avaliação para ISO e VDA; os limites dos desenhos de engenharia são meramente limites para aceitação da qualidade do produto e não se aplicam a avaliações de controle de qualidade de amostras em branco. A principal diferença entre os dois é significativa: se os limites do desenho forem usados ​​como referência, componentes com limpeza superior, cujos valores reais estejam muito abaixo das especificações do desenho, teriam seus limites de amostra em branco excessivamente relaxados. Isso permite que a não conformidade de fundo do sistema seja aprovada, causando distorção dos dados. A comparação com 10% do valor real da amostra medida se adapta a componentes de todos os graus de limpeza, correspondendo com precisão às condições reais de teste do lote de amostras atual e controlando rigorosamente o erro de interferência do sistema. Este é um requisito fundamental para salvaguardar a sensibilidade e a precisão da medição em testes de limpeza de componentes de precisão, bem como um item importante de avaliação em auditorias de sistemas de laboratório.
