Na manufatura de precisão moderna—abrangendo sistemas de propulsão de veículos elétricos, motores de combustão interna e transmissões, sistemas de refrigeração líquida para data centers, hidráulica aeroespacial, e equipamentos semicondutores avançados—Contaminantes particulados microscópicos nas superfícies dos componentes tornaram-se um fator crítico que afeta a vida útil, a confiabilidade e a segurança geral do produto. Testes de limpeza técnica Serve como uma barreira essencial de controle de qualidade para esses setores de manufatura de alta tecnologia.

Como é que um padrão, rigoroso, é definido? teste de limpeza técnica Quais são as suas principais aplicações industriais? Abaixo, segue uma análise detalhada.

1. Qual é o processo principal do teste de limpeza técnica?

Em conformidade com as principais normas internacionais, tais como VDA 19.1 e ISO 16232, padrão testes de limpeza englobam cinco etapas principais, desde a preparação ambiental e extração de partículas até a análise óptica:

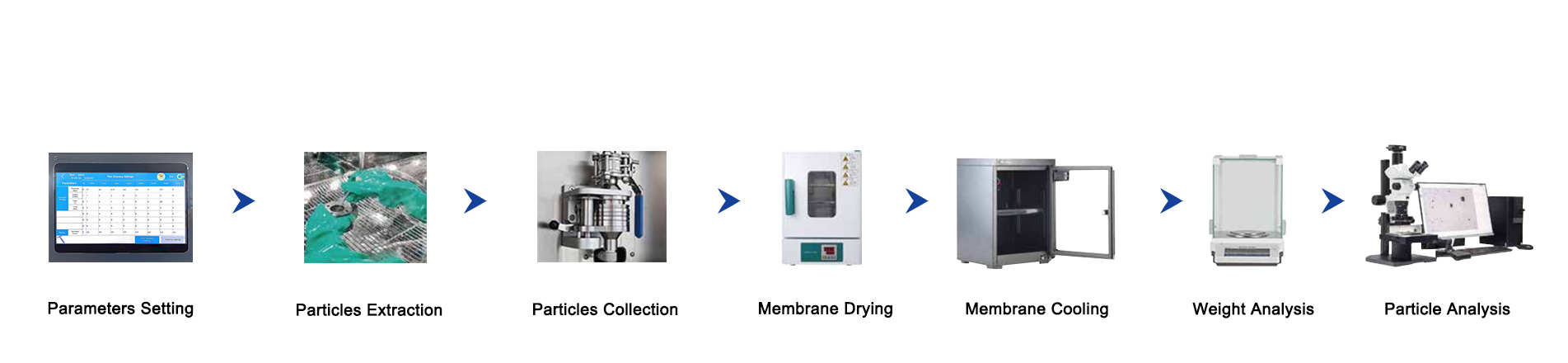

[Etapa 1: Preparação e Teste de Valor em Branco] ➔ [Etapa 2: Extração de Partículas] ➔ [Etapa 3: Filtração por membrana a vácuo] ➔ [Etapa 4: Secagem e Análise Gravimétrica] ➔ [Etapa 5: Análise Microscópica Automatizada]

Etapa 1: Preparação Ambiental e Teste de Valor em Branco

Controle de contaminação de fundo: Testes de limpeza Deve ser realizado em um ambiente limpo e isolado (como uma cabine equipada com sistema de filtragem de fluxo laminar ISO Classe 5 / Classe 6) para eliminar a interferência de poeira externa em suspensão no ar.

Validação de valores em brancoAntes de testar as peças reais, um ciclo completo de extração e filtração é executado sem nenhum componente. Isso garante que a contaminação de base (valor em branco) do sistema permaneça extremamente baixa (por exemplo, diferença de massa ≤ 0,2 mg), evitando leituras falsas de partículas introduzidas pelo equipamento.

Etapa 2: Extração de Partículas

Dependendo das características estruturais do componente, são utilizados métodos físicos adequados para desprender partículas superficiais e internas e transferi-las para um fluido de limpeza (como solventes de hidrocarbonetos específicos):

Autolimpante de parede com pulverização de 4 viasBicos de pulverização amplos e multiangulares localizados na parte superior da bacia de lavagem de alta pressão limpam automaticamente as paredes internas, garantindo condições ideais antes do teste.

Extração por pressão/lavagemBicos de pulverização pressurizados aplicam solvente com pressões ou vazões controladas e em ângulos específicos. Os parâmetros de lavagem (pressão para normas nacionais ou vazão para normas europeias) podem ser definidos por volume ou temporizador, de acordo com as especificações do componente.

Extração ultrassônica automatizadaA cavitação ultrassônica cria altas pressões localizadas e microjatos dentro do fluido, rompendo a adesão de partículas insolúveis em geometrias complexas. Isso proporciona uma separação de partículas altamente uniforme e aprimora a automação dos testes.

Etapa 3: Filtração por membrana a vácuo

Coleta Síncrona de PartículasO solvente contendo as partículas extraídas passa por um sistema de filtração a vácuo online, capturando os contaminantes em uma membrana filtrante específica com poros de tamanho determinado (por exemplo, 5 μm ou 15 μm).

Filtração Fracionada em Múltiplos EstágiosPara requisitos de teste rigorosos, suportes de membrana de vários níveis com tamanhos de poros variados pré-selecionam e capturam partículas em diferentes faixas de tamanho.

Etapa 4: Secagem e Análise Gravimétrica

Dessecação e remoção de solventesA membrana filtrante carregada de partículas é colocada em uma estufa de secagem com temperatura constante para evaporar o solvente e a umidade restantes.

Medição de massa de precisãoUtilizando uma balança analítica (com resolução de 0,01 mg ou 0,001 mg), mede-se a diferença de massa da membrana filtrante antes e depois da filtração para calcular o nível gravimétrico total (mg) de contaminantes.

Etapa 5: Sistema automatizado de análise microscópica

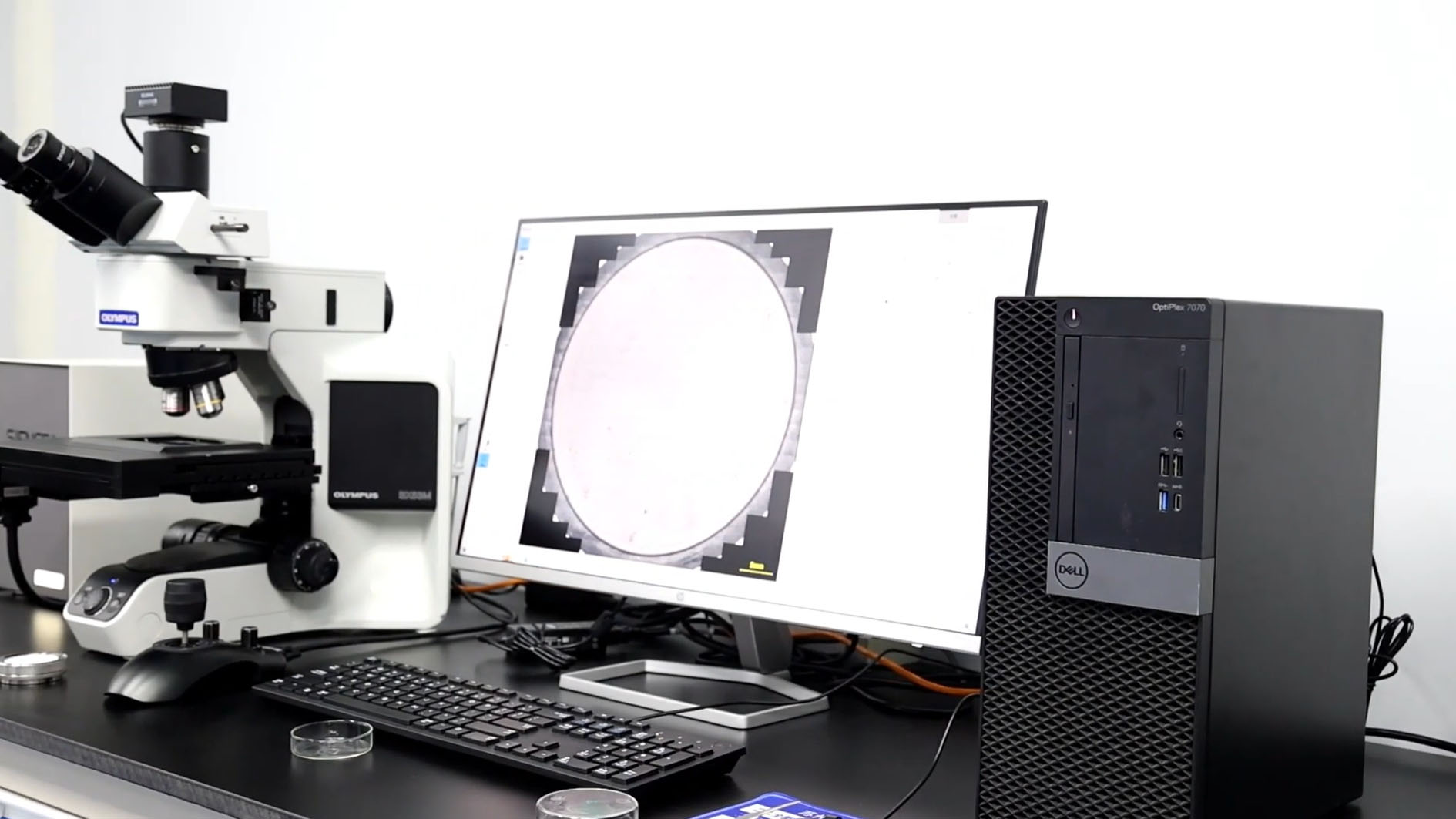

Varredura de membrana completaA membrana filtrante seca é transferida para um microscópio automatizado de inspeção de limpezaEstágios motorizados de alta precisão nos eixos X/Y e módulos de autofoco no eixo Z realizam a junção perfeita de imagens e a digitalização de toda a superfície.

Classificação de partículas por IA (Metálico vs. Não Metálico vs. Fibras): Utilizando tecnologia de polarização óptica, o sistema distingue partículas metálicas refletoras, partículas não metálicas não refletoras e fibras flexíveis em uma única varredura, evitando erros de julgamento humano.

Saída do código de dimensionamento e limpezaO sistema mede as dimensões das partículas (diâmetros máximo e mínimo), conta as partículas em faixas de tamanho padrão (por exemplo, classes de tamanho B a K) e gera automaticamente códigos de limpeza padrão (por exemplo, F00, G12) e relatórios de conformidade de acordo com a norma VDA 19.1 / ISO 16232.

2. Onde são aplicados os testes de limpeza técnica?

À medida que as margens de tolerância diminuem na engenharia moderna, testes de limpeza tornou-se um requisito fundamental em diversos setores-chave:

1. Veículos Elétricos (VE) e Engenharia de Sistemas de Propulsão

Sistemas "Tri-Elétricos" de Veículos Elétricos (Bateria, Motor, ECU): Impede que partículas metálicas condutoras causem curtos-circuitos nas baterias e protege os rolamentos das engrenagens do motor elétrico contra desgaste prematuro.

Motores e transmissõesEssencial para blocos de motor, virabrequins, eixos de comando e placas de válvulas para evitar riscos nos cilindros ou travamento das válvulas hidráulicas.

2. Data Centers e Sistemas de Refrigeração Líquida de Alta Potência

Placas frias, engates rápidos e tubosOs circuitos de refrigeração líquida em racks de servidores de IA, unidades de armazenamento de energia e veículos elétricos apresentam microcanais com folgas extremamente estreitas. Rebarbas metálicas internas, detritos ou partículas de borracha podem facilmente obstruir os microcanais, danificar os impulsores das bombas ou comprometer as vedações de desconexão rápida, levando à limitação térmica ou vazamentos de fluido perigosos.

3. Hidráulica de Precisão e Potência Fluida

Válvulas e bombas hidráulicasPartículas duras de tamanho micrométrico em folgas hidráulicas apertadas podem causar travamento do carretel da válvula, erosão severa da bomba e vazamentos de fluido.

Sistemas de Injeção de CombustívelOs orifícios em microescala nos injetores common rail de alta pressão são extremamente sensíveis; mesmo partículas mínimas podem distorcer os padrões de pulverização ou obstruir os bicos.

4. Sistemas Aeroespaciais e Ferroviários

Os sistemas hidráulicos de controle de voo, frenagem e caixas de engrenagens de alta resistência exigem confiabilidade absoluta e qualidade impecável. A verificação de limpeza serve como um requisito obrigatório antes da liberação final.

5. Dispositivos Médicos e Semicondutores

Implantes ortopédicos e instrumentos cirúrgicosLimites rigorosos de partículas previnem respostas imunes adversas ou inflamação tecidual em pacientes.

Câmaras de vácuo para semicondutores e fornecimento de gásPartículas minúsculas podem causar defeitos graves nos wafers e falhas de exposição durante a fabricação; controles de limpeza aqui operam em escala micro a nano.

Conclusão

Testes de limpeza técnica é muito mais do que uma simples lavagem — é uma disciplina de engenharia abrangente que integra extração de microcontaminantes, filtração de fluidos, microscopia de polarização óptica e análise automatizada de dados. Estabelecer um padrão, fluxo de trabalho de inspeção de limpeza de alta precisão É essencial não apenas para a garantia da qualidade e a competitividade da cadeia de suprimentos, mas também para impulsionar a fabricação de alta tecnologia em direção a padrões mais elevados de confiabilidade e desempenho.
