O que é limpeza técnica?

Na fabricação moderna de alta tecnologia — incluindo veículos de novas energias (NEVs), sistemas de refrigeração líquida, aeroespacial, hidráulica de precisão, e fabricação de semicondutores—uma única partícula metálica ou de fibra do tamanho de um mícron pode causar travamentos do sistema, curtos-circuitos elétricos ou falha total do equipamento. Hoje, testes de limpeza Evoluiu de uma simples verificação de rotina para uma métrica de controle de qualidade altamente quantificada, padronizada e crítica.

1. O que é limpeza técnica?

No controle de qualidade industrial, limpeza técnica Refere-se à avaliação quantitativa e ao nível de controle de contaminantes residuais — como partículas, óleos, graxas e fibras — na superfície de peças, componentes ou sistemas de fluidos internos.

Ao contrário dos conceitos de limpeza doméstica, a limpeza técnica concentra-se estritamente em partículas críticas. Os métodos de inspeção geralmente medem duas dimensões principais:

Método gravimétrico (Método da Massa): Mede o peso total (mg) de partículas residuais por área de superfície ou por componente individual.

Método de contagem e análise de partículasAnalisa a distribuição do tamanho das partículas, o comprimento máximo das partículas (μm) e as características do material das partículas (por exemplo, partículas metálicas duras refletoras, partículas não metálicas não refletoras e fibras macias e flexíveis).

2. Principais normas da indústria para inspeção de limpeza técnica

Para garantir a compatibilidade da cadeia de suprimentos global, organizações internacionais e órgãos do setor estabeleceram padrões de teste rigorosos:

VDA 19.1 (Associação Alemã da Indústria Automotiva): O padrão de inspeção de limpeza técnica mais conceituado no setor automotivo, definindo procedimentos de extração, códigos de classificação e formatos de relatório.

ISO 16232 (Organização Internacional de Normalização): A norma global derivada da VDA 19, que regulamenta especificamente a limpeza técnica dos componentes de veículos rodoviários.

ISO 4406 / NAS 1638Normas internacionais de fluidos hidráulicos utilizadas para medir e classificar os níveis de contaminação por partículas em fluidos hidráulicos e lubrificantes.

GB/T 20082 / GB/T 3821Normas nacionais chinesas que regem a determinação do nível de contaminação para componentes hidráulicos e máquinas em geral.

3. Análise Detalhada dos Principais Padrões de Limpeza Técnica

Fluxo de trabalho de teste e códigos de classificação VDA 19.1 e ISO 16232

Tanto a VDA 19.1 quanto a ISO 16232 descrevem um processo de quatro etapas. inspeção de limpeza técnica processo:

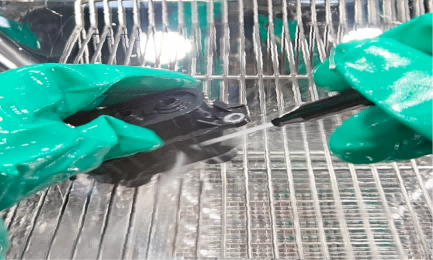

Extração de PartículasOs contaminantes residuais são removidos das superfícies das peças utilizando técnicas padronizadas de enxágue sob pressão, limpeza ultrassônica, lavagem interna ou agitação.

Filtração por membranaO fluido de extração é filtrado a vácuo através de uma membrana de análise especializada (normalmente com poros de 5 μm ou 15 μm) para reter todas as partículas.

Secagem e Pesagem (Método gravimétrico): A membrana é seca e a massa total da contaminação é pesada utilizando uma balança analítica de alta precisão.

Análise e classificação microscópicasMicroscópios automatizados de contagem de partículas escaneiam a membrana para medir o tamanho máximo das partículas, classificar a contagem de partículas em classes de tamanho (por exemplo, classes de tamanho B a K) e identificar partículas metálicas versus não metálicas.

Exemplo de Código de Limpeza Técnica de Componente Padrão (CCC):

CCC= A (C15-F00/G-H12/I-K0)

Este código especifica a área de referência ou base de volume (A) juntamente com as classes de limite de contagem de partículas permitidas (por exemplo, F00, H12) em faixas de tamanho específicas (15~25μm, 100~150μm, etc.).

4. Soluções completas para equipamentos e laboratórios de teste de limpeza técnica.

Para ajudar as empresas a construir sistemas confiáveis ​​de garantia da qualidade durante a P&D, a produção em processo e o controle de qualidade final (CQ), fornecemos soluções completas e prontas para uso. laboratório de limpeza técnica Soluções e equipamentos de teste automatizados:

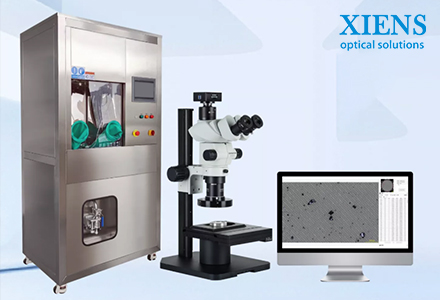

Unidades de Extração para Limpeza Técnica (Cabine de Limpeza por Extração)

Projetado em total conformidade com as normas VDA 19.1 e ISO 16232, nosso equipamento automatizado de extração de limpeza técnica integra tecnologias de lavagem e amostragem de última geração:

Modos de extração versáteisIntegra pulverização por jato de alta pressão, autolimpeza das paredes laterais, lavagem de fluxo interno, extração ultrassônica, preparação de membrana, filtração em linha com solvente e purificação contínua em um único gabinete.

Filtragem online em tempo real e preparação automáticaO fluido de enxágue passa diretamente por um módulo de filtração online durante a extração, coletando automaticamente as partículas na membrana sem necessidade de transferência manual. Filtros finos de múltiplos estágios garantem a pureza do solvente (controle do valor de branco).

Controle Inteligente PLC e Segurança do OperadorPossui ciclos de limpeza programáveis, monitoramento de status em tempo real e alertas de substituição de consumíveis. Construída em aço inoxidável 304 de alta qualidade, com portas de proteção elétrica e luvas resistentes a solventes para máxima segurança operacional.

Totalmente automatizado Sistemas de análise microscópica de limpeza técnica

Servindo como unidade central de análise para identificação e classificação de partículas, nosso sistema automatizado de imagem microscópica está em total conformidade com as normas VDA 19.1, ISO 16232, ISO 4406 e NAS 1638:

Digitalização automatizada e foco automáticoEquipada com uma plataforma motorizada X/Y de alta precisão e um módulo de autofoco no eixo Z, permitindo a digitalização rápida de membranas com um único clique e a junção perfeita das imagens.

Classificação de Partículas por IA e Óptica PolarizadaUtiliza tecnologia de polarização óptica e algoritmos inteligentes para diferenciar partículas metálicas refletoras, partículas não metálicas não refletoras e fibras flexíveis em uma única varredura.

Conformidade com múltiplas normas e classificação automáticaConta e classifica automaticamente as partículas por tamanho, gerando instantaneamente os Códigos de Limpeza Técnica (CCC) oficiais.

Verificação de partículas críticas e geração de relatórios com um cliquePermite a reinspeção rápida das partículas mais críticas sob alta ampliação e exporta relatórios em PDF padronizados bilíngues (inglês/chinês) para rastreabilidade completa dos dados.

Chave na mão Limpeza técnica, construção de laboratórios e acessórios.

Fornecemos instalações completas de laboratório de limpeza técnica, incluindo bancadas de fluxo laminar ISO Classe 5/6, reagentes químicos padronizados, estufas de secagem e microbalanças para medição gravimétrica.
