Impulsionada pelo rápido avanço da manufatura avançada, sistemas de refrigeração líquida Em máquinas de precisão, o controle da contaminação por partículas sólidas em escala micrométrica nos componentes tornou-se crucial para a confiabilidade e a vida útil do produto. Como elo fundamental nos sistemas de controle de qualidade, testes de limpeza técnica—e o projeto e a operação padronizados de laboratórios dedicados—está recebendo atenção primordial em todo o setor.

Com base em especificações internacionais e normas industriais convencionais, este artigo descreve sistematicamente a estrutura de engenharia, os requisitos de controle ambiental e os principais princípios operacionais para a construção de um sistema em conformidade com as normas. laboratório de limpeza técnica.

1. Estrutura Central: Normas de Teste Internacionais e da Indústria

Padronização em testes de limpeza técnica É fundamental para garantir a repetibilidade, a comparabilidade e a autoridade dos dados. Os padrões de referência globais amplamente adotados nos setores automotivo e de equipamentos de alta tecnologia incluem:

VDA 19.1 e VDA 19.2 (Associação Alemã da Indústria Automobilística)

A norma VDA 19.1 serve como padrão fundamental para componentes. testes de limpezaEspecifica métodos para extração de contaminantes (por exemplo, lavagem sob pressão, lavagem interna), preparação de membranas, análise microscópica de partículas e testes gravimétricos.

Nota técnica:

VDA 19.1 adverte explicitamente contra extração ultrassônica Devido ao risco de erosão dos materiais de base dos componentes e geração de detritos artificiais, geralmente não é recomendado como método primário de extração, e diversos fabricantes de equipamentos originais (OEMs) restringem estritamente seu uso.

VDA 19.2 Concentra-se nos processos de montagem, na regulamentação do controle de contaminação em ambientes de produção, na embalagem e na logística.

ISO 16232 (Veículos Rodoviários — Limpeza de componentes e sistemas)

Publicada pela Organização Internacional de Normalização, a ISO 16232 é a norma global para limpeza automotivaEmbora sua metodologia esteja intimamente alinhada com VDA 19.1Apesar das diferenças nos códigos de tamanho de partículas, nas definições de limites de branco e nos procedimentos de teste, os resultados dos testes não podem ser reconhecidos mutuamente sem ressalvas. É amplamente utilizado nas cadeias de suprimentos automotivas, aeroespaciais e em hidráulica de precisão.

Além disso, as principais montadoras, fabricantes de sistemas de propulsão para veículos elétricos (três componentes elétricos) e fornecedores de componentes hidráulicos estabelecem especificações empresariais mais rigorosas com base nessas normas gerais. Essas especificações definem limites quantitativos para o tamanho máximo permitido de partículas (Lmax), contagem de partículas metálicas duras e limites de contaminação gravimétrica total.

2. Controle Ambiental: Classificações de Salas Limpas e Parâmetros Críticos

Prevenir a contaminação cruzada é o principal objetivo de engenharia ao projetar um laboratório de limpeza técnica. O laboratório deve garantir que nenhuma impureza externa entre no sistema durante a extração, filtração, pesagem ou análise microscópica.

Esclarecimento importante: Nenhum VDA 19.1 nem ISO 16232 A obrigatoriedade de que toda a instalação laboratorial atinja uma classificação específica de sala limpa exige o cumprimento de um requisito específico. O esquema de zoneamento abaixo representa a prática de engenharia mais comum. Alternativamente, as empresas podem utilizar um ambiente laboratorial padrão combinado com bancadas ou isoladores de fluxo laminar ISO Classe 5 para obter controle localizado da contaminação.

1. Classificação de Zoneamento de Salas Limpas

Zona Controlada Básica (Recebimento e Pré-tratamento de Amostras): Recomendada para atender à norma ISO 14644-1, Classe 8 (equivalente à sala limpa Classe 100.000).

Zona de Extração de Núcleo e Análise de PartículasRecomendado para atender à norma ISO 14644-1, Classe 7 (equivalente à Classe 10.000 de salas limpas).

Estações de trabalho localizadas de alta precisãoPara extração de componentes de precisão de pequeno porte e manuseio por membrana, devem ser utilizadas Unidades de Filtro de Ventilador (FFU) ISO Classe 5 (Classe 100) para criar um microambiente ultralimpo.

2. Métricas críticas de controle ambiental

Os laboratórios devem manter um sistema de monitoramento ambiental contínuo 24 horas por dia, 7 dias por semana, com foco em:

Controle de pressão diferencial: Manter uma pressão diferencial positiva de +10 Pa a +15 Pa entre as áreas limpas e as zonas externas não controladas, utilizando gradientes de pressão em cascata para evitar o refluxo de ar não filtrado.

Controle de temperatura e umidadeMantenha a temperatura ambiente em 22±2℃ e a umidade relativa entre 45% e 60% UR. Isso suprime a atração eletrostática de partículas e estabiliza as microbalanças. O fluxo de ar direto sobre a balança deve ser eliminado.

Gestão de Valor em BrancoO teste em branco é a métrica definitiva para verificar a limpeza do ambiente, dos equipamentos e dos reagentes. A melhor prática da indústria visa um valor de branco dentro de 10% do valor da amostra (com especificações rigorosas dos fabricantes de equipamentos originais exigindo ≤5%).

3. Arquitetura de hardware e fluxo de trabalho de testes em circuito fechado

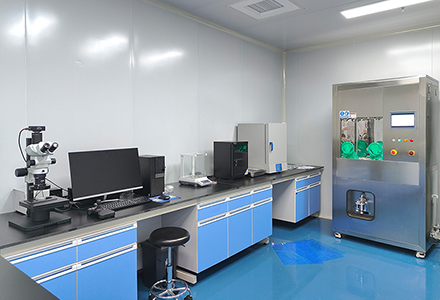

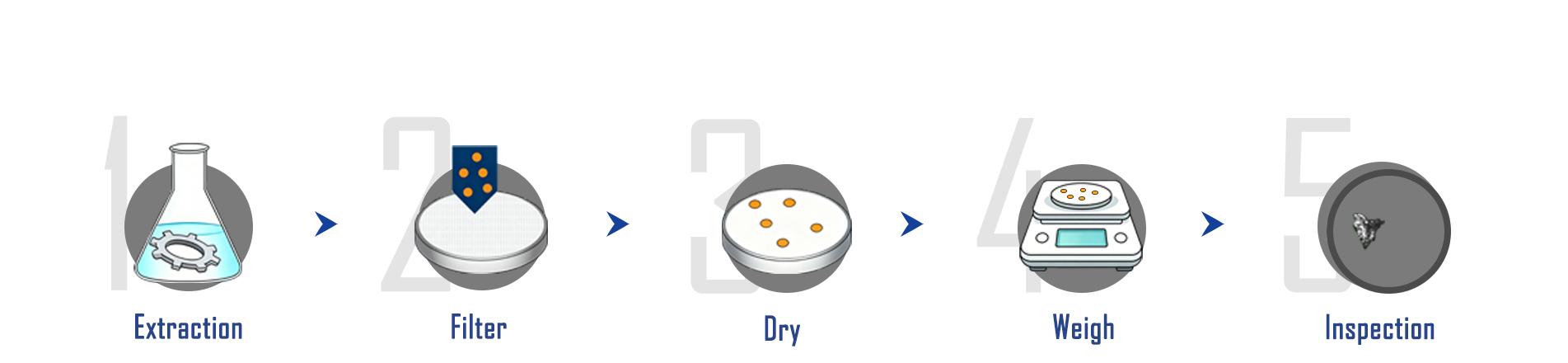

Um laboratório de limpeza técnica padronizado requer uma infraestrutura de hardware completa e de circuito fechado: Extração ➔ Filtração ➔ Condicionamento de membrana ➔ Análise gravimétrica ➔ Inspeção microscópica

Sistemas modulares de extração de limpeza técnicaIntegrar funções de enxágue sob pressão e lavagem interna com unidades dedicadas de filtração de solventes em circuito fechado (classificação de filtração de 0,2 μm) para minimizar a contaminação do fluido de fundo.

Sistemas automatizados de análise óptica de partículasEquipado com microscópios de varredura automatizados de alta resolução e software de análise especializado, o sistema categoriza automaticamente contaminantes metálicos reflexivos, não metálicos e fibrosos, gerando dados de distribuição de partículas de acordo com os códigos de tamanho VDA B–K.

Balanças Micro e Ultra-MicroA análise gravimétrica padrão requer microbalanças com resolução de 0,01 mg, enquanto ultramicrobalanças são utilizadas para demandas de alta precisão. As áreas de pesagem devem possuir proteção contra correntes de ar, e as membranas devem passar por estabilização de umidade antes da medição para evitar erros de massa induzidos pela umidade.

4. Procedimentos Operacionais Padrão e Gestão da Qualidade

O hardware avançado fornece apenas a base; os Procedimentos Operacionais Padrão (POPs) padronizados garantem dados de teste confiáveis ​​e repetíveis ao longo do tempo.

Protocolos de pessoalOs técnicos devem passar por treinamento e qualificação especializados. Dentro da zona limpa central, os operadores devem usar trajes antiestáticos para salas limpas e luvas de nitrilo sem pó e com baixa extração. Roupas que liberam fibras são proibidas, e luvas de látex são estritamente proibidas.

Verificação de rotina em brancoTestes em branco devem ser realizados antes das operações diárias e antes/depois de cada lote de amostras. Os resultados dos testes de amostra são considerados válidos somente quando o valor do branco atender aos limites internos de qualidade.

Controle de solventes e consumíveisOs solventes de extração (por exemplo, isopropanol de alta pureza, fluidos de hidrocarbonetos refinados) devem passar por verificações de pureza e microfiltração antes do uso. Os materiais da membrana, as etapas de pré-tratamento e os procedimentos de armazenamento devem ser rigorosamente padronizados.

Garantia de Qualidade AprimoradaImplementar procedimentos de validação da taxa de recuperação para sistemas de extração, garantir o transporte de amostras seladas para evitar contaminação pós-coleta e arquivar dados brutos e membranas de teste para rastreabilidade completa do processo.

A construção e operação de um laboratório de limpeza técnica é uma iniciativa sistemática de engenharia da qualidade. À medida que a manufatura transita para maior precisão e complexidade, torna-se essencial estabelecer padrões de qualidade compatíveis, estáveis ​​e precisos. testes de limpeza A capacidade não é apenas um requisito essencial para passar nas auditorias dos fabricantes de equipamentos originais (OEMs), mas também um pilar estratégico para gerenciar os riscos de falha de componentes e impulsionar o crescimento industrial de alta qualidade.
