Norma ISO 16232 para Inspeção de Limpeza Técnica

Norma ISO 16232 para Inspeção de Limpeza Técnica

ISO 16232:2018 (Veículos rodoviários — Limpeza de componentes e sistemas) é a norma internacional reconhecida globalmente para a medição quantitativa da limpeza técnica na indústria automotiva. Ela é adotada de forma idêntica na China como GB/T 41481-22.

A norma rege o procedimento completo — incluindo extração, preparação de amostras, análise e emissão de relatórios — da contaminação por partículas em componentes automotivos. Seu objetivo é quantificar resíduos sólidos, poeira e fibras, mitigando assim os riscos de falhas como travamento, desgaste e entupimento em componentes fluidos de precisão.

A norma ISO 16232 define uma estrutura de testes padronizada em vez de estabelecer limites de aceitação obrigatórios; os limites de limpeza permitidos são negociados entre fornecedores e fabricantes de equipamentos originais (OEMs) com base na funcionalidade dos componentes. Evoluindo de VDA 19, ISO 16232 Mantém total compatibilidade processual com ele e serve como pedra angular para o controle de limpeza em toda a cadeia de suprimentos de veículos de nova energia (NEV) e motores de combustão interna (ICE).

1. O que é a norma ISO 16232?

Desenvolvida pela Organização Internacional de Normalização (ISO/TC 22 Veículos Rodoviários), a versão ativa da ISO 16232 é a ISO 16232:2018. Enquanto as versões anteriores consistiam em 10 partes individuais, a versão atualizada consolida-as em uma única norma abrangente para estabelecer um sistema de avaliação reproduzível e comparável entre diferentes normas.

Objetivo principalPadronizar os métodos de inspeção de limpeza em toda a cadeia de suprimentos automotiva global, eliminando discrepâncias de dados causadas por protocolos de teste variados em diferentes laboratórios e fornecedores.

Limites de EscopoA norma ISO 16232 aplica-se exclusivamente a contaminantes sólidos particulados. Óleos, películas de graxa, manchas solúveis e inspeções visuais da aparência da superfície não estão abrangidos por esta norma.

2. Âmbito de aplicação e exclusões

Objetos aplicáveis

Componentes e conjuntos automotivos com funções de contato com fluidos, com foco específico em superfícies de circuitos internos de fluidos controlados:

Transmissões, corpos de válvulas hidráulicas, bombas de óleo e resfriadores de óleo.

Sistemas de combustível, sistemas de freio e tubulações/válvulas do sistema de arrefecimento

Sistemas de acionamento elétrico, sistemas de gerenciamento térmico e componentes fluidos de alta pressão e precisão.

Conjuntos completos relacionados a fluidos veiculares

Cenários típicos de aplicação

Inspeção de entrada (IQC) e controle de qualidade de saída (OQC) de componentes

Validação dos processos de limpeza de componentes e avaliação da eficiência dos equipamentos de limpeza.

Rastreabilidade da contaminação em ambientes de produção e ferramentas/dispositivos de fixação.

Análise de falhas de componentes (ex.: travamento de válvulas ou desgaste abrasivo causado por partículas)

Controle de qualidade de fornecedores de primeiro e segundo nível por fabricantes de equipamentos originais (OEMs) automotivos.

Exclusões (Fora do Escopo)

Limpeza dos fluidos operacionais, como lubrificantes e refrigerantes (regida pela norma ISO 4406)

Métodos não quantitativos, como testes visuais simples ou testes qualitativos com panos.

Análise de películas de óleo, gomas e contaminantes solúveis

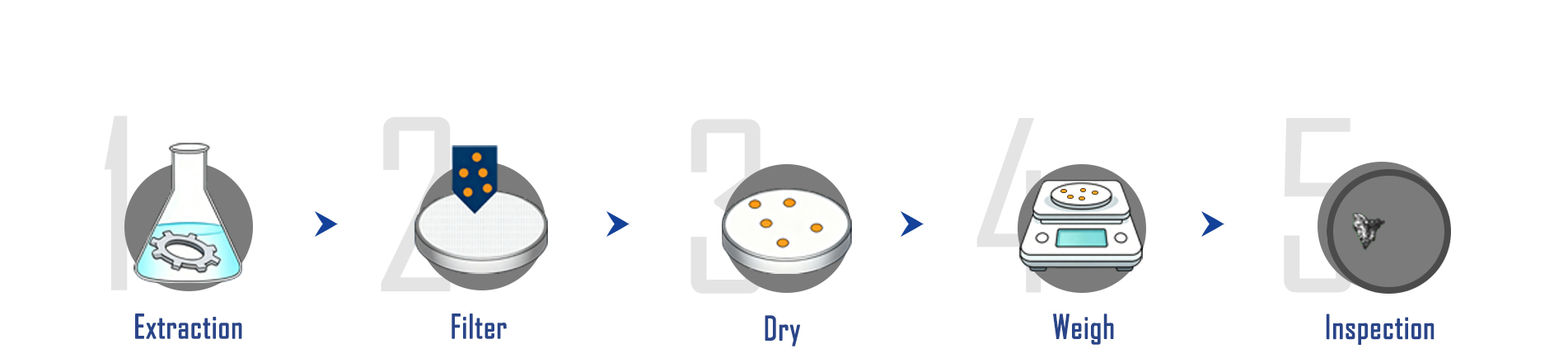

3. Fluxo de trabalho de inspeção padronizado ISO 16232

Um conforme inspeção de limpeza sob ISO 16232 Segue um fluxo de trabalho obrigatório de 5 etapas:

Validação do pré-teste → Extração → Filtração e preparação → Análise de Partículas → Relatórios

3.1 Validação do Pré-Teste (Linha de Base Obrigatória para a Validade do Teste)

Teste em brancoQuantifica a contaminação de fundo introduzida por solventes, filtros de membrana, equipamentos de extração e ar ambiente do laboratório. O resultado final do teste deve subtrair esse valor de referência.

Teste em declínio (Validação da Curva de Extração): Envolve ciclos de extração repetidos no mesmo componente para verificar se os parâmetros escolhidos removem suficientemente as partículas internas. Isso evita a subestimação dos níveis de contaminação devido à extração inadequada e serve como base técnica para o estabelecimento de parâmetros formais.

3.2 Métodos de Extração de Partículas (4 Categorias Padronizadas)

Enxágue sob pressãoPulverização direcionada de solvente em alta pressão, adequada para canais internos de tubulações e corpos de válvulas.

Extração ultrassônicaAdequado para componentes pequenos com geometrias complexas. A potência ultrassônica e o tempo de exposição devem ser rigorosamente controlados para evitar erosão do componente e falsos positivos de detritos.

Agitação / SacudidaAgitação de componentes de geometria simples totalmente submersos em solvente.

Extração por jato de arProjetado para componentes elétricos, estatores ou peças que não podem entrar em contato com líquidos.

Nota: Os solventes de extração devem ser pré-filtrados. Os meios comuns incluem água ultrafiltrada, álcool isopropílico (IPA) e n-heptano, conforme acordado entre as partes contratantes.

3.3 Filtração e Preparação da Amostra

Todo o volume do fluido extraído passa por um filtro de membrana para reter contaminantes particulados. Os tamanhos de poros padrão das membranas variam de 0,8 μm, 1,2 μm a 5 μm (tipicamente compostas de náilon ou ésteres de celulose mistos). A norma limita rigorosamente a densidade máxima de partículas na superfície do filtro para evitar a sobreposição de partículas, o que pode levar a erros de contagem durante a análise microscópica.

3.4 Métodos Analíticos Compatíveis - Análise Gravimétrica (Método M): Mede a diferença de massa do filtro de membrana antes e depois da secagem ([mg/componente]). Embora rápido, não consegue determinar a distribuição do tamanho das partículas nem identificar partículas grandes críticas capazes de causar falhas catastróficas nos componentes.

Microscopia Óptica (Padrão da Indústria): Utiliza microscópios de varredura óptica automatizados para medir as dimensões das partículas através do diâmetro de Feret. As faixas de tamanho padrão incluem >5 μm, >15 μm, >25 μm, >50 μm, >100 μm e >200 μm. O sistema diferencia entre partículas metálicas, não metálicas e fibrosas refletivas para quantificar com precisão as "partículas letais".

Contadores automáticos de partículas (APC): Fornece distribuição direta e em linha do tamanho das partículas a partir do fluido de extração. Desvantagens: Não permite diferenciar o material das partículas, é suscetível à interferência de microbolhas e não oferece visualização morfológica.

Análise Ampliada (Opcional): Microscopia Eletrônica de Varredura com Espectroscopia de Raios X por Dispersão de Energia (MEV-EDX) para análise elementar e identificação da fonte de contaminação, utilizada principalmente em investigações de falhas.

3.5 Requisitos de Notificação Obrigatória

O relatório de inspeção deve documentar integralmente: a definição da área de superfície controlada, o método e os parâmetros de extração, o tipo de solvente, as especificações do filtro, os valores dos testes em branco, os dados de distribuição granulométrica e os parâmetros de validação da extração. Relatórios que omitem esses parâmetros essenciais carecem de rastreabilidade e comparabilidade.

4. Principais informações sobre controle de qualidade

Partículas Críticas ("Partículas Assassinas"): Partículas grandes e duras causam travamento de válvulas, danos às vedações e desgaste em componentes móveis. Os fabricantes de equipamentos originais (OEMs) priorizam limites rigorosos para partículas ≥100 μm e ≥200 μm, com muitos projetos de engenharia impondo políticas de tolerância zero para detritos de tamanho excessivo.

Definição de Superfície ControladaO escopo da inspeção (por exemplo, cavidades internas molhadas por fluido versus áreas totais das superfícies interna e externa) deve ser explicitamente definido antes dos testes. Definições vagas de superfície são o principal motivo de disputas de qualidade entre fabricantes de equipamentos originais (OEMs) e fornecedores.

Incompatibilidade de métodosOs resultados gravimétricos não podem ser convertidos diretamente em contagens de partículas, nem os dados obtidos por diferentes métodos analíticos podem ser comparados entre si.

5. Comparação: ISO 16232 vs. VDA 19

Ambas as normas compartilham princípios de teste idênticos e são amplamente reconhecidas como intercambiáveis ​​em toda a indústria automotiva:

ISO 16232Uma estrutura global enxuta que estabelece terminologia unificada e relatórios padronizados para cadeias de suprimentos internacionais.

VDA 19Desenvolvido pela Associação Alemã da Indústria Automotiva (VDA), este manual fornece diretrizes práticas mais detalhadas, incluindo embalagem de amostras, logística e protocolos de teste simplificados, sendo amplamente adotado pelas montadoras alemãs.

Perguntas frequentes

P1: A norma ISO 16232 define limites universais de aprovação/reprovação para limpeza?

R: Não. A norma ISO 16232 define como testar, não o que é aceitável. Os limites de limpeza dependem da geometria do componente, das dimensões do percurso do fluido, das folgas de trabalho e da pressão de operação do sistema. Os limites específicos devem ser acordados mutuamente entre o fabricante original (OEM) e o fornecedor em especificações técnicas ou desenhos de engenharia. Peças de precisão (por exemplo, corpos de válvulas, injetores de combustível) possuem limites muito mais rigorosos do que carcaças estruturais.

Q2: Se um componente falhar em um teste ISO 16232, o laboratório pode mudar para um método de extração diferente para realizar um novo teste?

R: Não. Os parâmetros de extração (método, pressão, duração e solvente) devem ser validados previamente por meio de testes de redução e definidos no acordo técnico. A alteração do método de extração modifica as condições de referência do teste, tornando os resultados incomparáveis. Caso a validade do teste seja questionada, novos testes devem ser realizados utilizando os mesmos parâmetros. Qualquer modificação permanente nos métodos de extração requer aprovação mútua e um processo formal de revalidação.
