Norma VDA 19.1 para Inspeção de Limpeza Técnica

Norma VDA 19.1 para Inspeção de Limpeza Técnica

VDA 19.1 é o padrão de referência para aplicações offline. inspeção técnica de limpeza de componentes, emitida pela VDA-QMC (Centro de Gestão da Qualidade da Associação Alemã da Indústria Automotiva) e amplamente adotada em toda a cadeia de suprimentos automotiva global. Seu título completo é Inspeção de limpeza técnica – Contaminação por partículas em componentes automotivos funcionalmente relevantes. A versão vigente é a 3ª edição revisada (Livro Amarelo), publicada em julho de 2025. Alinhada com a norma internacional ISO 16232, VDA 19.1 Estabelece um fluxo de trabalho de inspeção unificado para contaminantes particulados sólidos, a fim de eliminar discrepâncias de dados entre fabricantes de equipamentos originais (OEMs) e fornecedores a montante e a jusante. A norma regula exclusivamente contaminantes particulados sólidos livres para prevenir falhas funcionais, como travamento de válvulas, desgaste de pares móveis e curto-circuitos em componentes de alta tensão em veículos de nova energia (NEVs). Ela serve como referência técnica fundamental para a qualificação de componentes e Processo de aprovação de peças de produção Aprovação PPAP (Processo de Aprovação de Produto de Fabricante) para OEMs alemães e fornecedores globais. Impulsionada pela transição para a eletrificação automotiva, a versão mais recente amplia as capacidades para extração a seco, detecção de micropartículase padronizado Análise SEM-EDX, atendendo aos rigorosos requisitos de controle de limpeza de componentes de precisão de última geração, incluindo baterias de tração, unidades de controle eletrônico (ECUs) e sensores.

1. O que é VDA 19.1?

VDA Volume 19 Parte 1 (Comumente abreviado como VDA 19.1) foi desenvolvido pela Associação Alemã da Indústria Automotiva para padronizar os métodos de ensaio laboratorial para contaminação por partículas sólidas na superfície de componentes automotivos funcionalmente relevantes. É essencial distinguir entre os dois ramos da série VDA 19:

VDA 19.1Laboratório offline inspeção de limpeza Método padrão para componentes acabados (detecção de contaminantes residuais em peças).

VDA 19.2: Processo controle de limpeza Especificações que abrangem ambientes de locais de montagem, pessoal e logística.

Essas duas normas servem a objetivos e cenários de aplicação completamente diferentes e não podem ser usadas de forma intercambiável.

Objetivo principalEstabelecer um processo de teste unificado, reproduzível e comparável que padronize toda a cadeia operacional — incluindo extração de partículas, separação por filtração e análise microscópica. Ele define explicitamente regras estatísticas para o tamanho de partículas (diâmetro de Feret), testes de valores em branco e requisitos de controle de qualidade de equipamentos, resolvendo desafios antigos do setor, como resultados de testes inconsistentes entre diferentes laboratórios e disputas de aceitação entre compradores e fornecedores.

Escopo dos ContaminantesRegula partículas sólidas livres, como cavacos metálicos, areia/sílica, pós plásticos e fibras. Meios líquidos ou solúveis, como óleo, graxa, contaminantes iônicos e compostos orgânicos voláteis (COVs), estão fora do escopo desta norma.

2. Conteúdo técnico principal

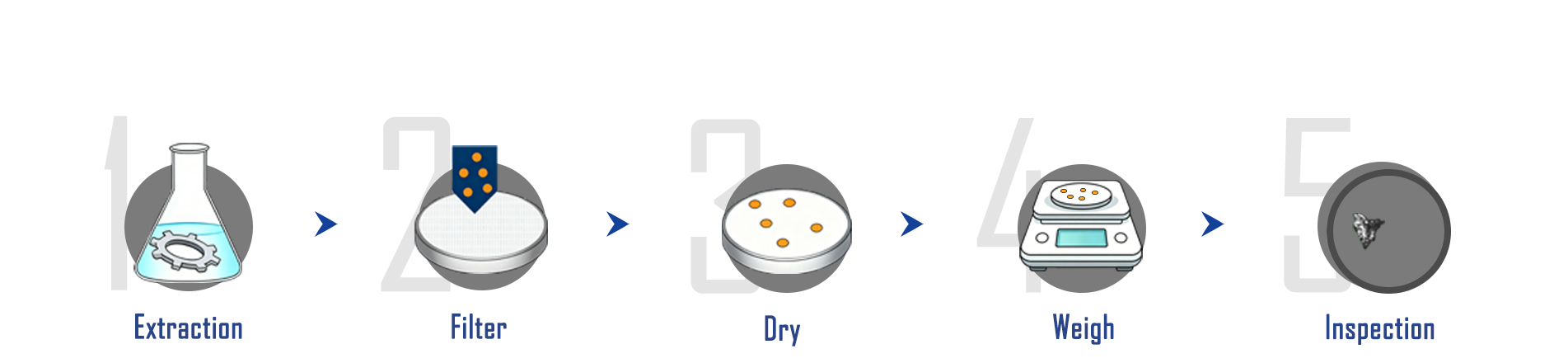

A cadeia de inspeção completa compreende três etapas obrigatórias: Extração de Partículas—Filtração e retenção —Análise e avaliação de membranas.

2.1 Extração de Partículas

Os métodos de extração dividem-se em extração úmida (tradicional) e extração seca (formalmente integrada na 3ª edição). O método de extração deve ser acordado por escrito entre o comprador e o fornecedor antes dos testes; os dados obtidos por diferentes métodos de extração não podem ser comparados diretamente.

Extração úmida: Enxágue sob pressão, extração ultrassônica, agitação/enxágue internoe enxágue de baixa pressão (recurso adicionado na 3ª edição). Adequado para carcaças, corpos de válvulas e componentes de passagem de óleo que toleram o contato com solventes líquidos.

Extração a secoTeste de sucção a vácuo e estampagem. Adequado para componentes eletrônicos, materiais compósitos e peças de precisão sensíveis à imersão em líquidos.

2.2 Separação e Filtração de Partículas

O fluido de extração passa integralmente por uma membrana de análise para capturar contaminantes particulados. Membranas com poros de 5 μm são convencionalmente selecionadas. Um teste em branco concomitante é obrigatório para deduzir a contaminação de fundo introduzida por solventes, recipientes e ambientes de teste. A norma também especifica uma capacidade máxima de carga da membrana (área de cobertura de partículas ≤ 3%) para evitar imprecisões na contagem causadas pela sobreposição de partículas.

2.3 Análise de Membrana (Estrutura de dupla via: análise padrão versus análise flexível)

2.3.1 Análise Padrão (Esquema padrão; válido para aceitação entre comprador e fornecedor sem necessidade de acordos adicionais)

Método gravimétricoMede a diferença de massa da membrana antes e depois da filtração para determinar a massa total do contaminante.

Análise por Microscopia ÓpticaQuantifica e conta partículas de 50 μm, categorizando-as em classes de tamanho e distinguindo partículas metálicas brilhantes, partículas não metálicas e fibras.

Análise SEM-EDXPadronizado para permitir a contagem automatizada de partículas e a identificação de elementos/materiais, facilitando a análise da causa raiz da contaminação.

2.3.2 Análise Flexível (Requer acordo mútuo entre comprador e fornecedor)

Projetado para análise de falhas e componentes de ultra-alta precisãoSuporta a detecção de micropartículas.

2.4 Regras Fundamentais de Avaliação

O diâmetro de Feret (Feret Max) é universalmente especificado como base para a determinação do tamanho de partículas. As especificações de limpeza dos componentes devem indicar explicitamente: método de extração, especificações da membrana, técnicas analíticas, tamanho/quantidade da amostra e valores limite permitidos para contagem de partículas e massa total.

3. Cenários de Aplicação

A norma VDA 19.1 é amplamente aplicada em toda a cadeia de suprimentos automotiva, tanto para veículos com motor de combustão interna (MCI) quanto para veículos de novas energias (NEVs):

Sistemas de transmissão e chassiBlocos de motor, carcaças de transmissão, corpos de válvulas hidráulicas, componentes de freio, rolamentos e bombas de óleo. Previne o desgaste mecânico, o travamento de válvulas e o bloqueio de passagens de fluido causados ​​por contaminação por partículas.

Componentes principais de veículos de nova energiaPlacas de refrigeração líquida da bateria, carcaças de motores, invólucros de unidades de controle eletrônico (ECU), conectores de alta tensão e sensores. Limita rigorosamente a presença de detritos metálicos condutores para evitar rupturas de isolamento e curtos-circuitos internos.

Principais marcos de qualidadeProcesso de Aprovação de Peças de Produção (PPAP), controle de qualidade de entrada (IQC), amostragem de rotina da produção, análise de falhas de componentes e validação do processo de limpeza.

Referência comercialServe como critério universal em desenhos técnicos, contratos de compra e relatórios de inspeção de terceiros. É um requisito de entrada obrigatório para as cadeias de suprimentos automotivas globais, incluindo OEMs e fornecedores de primeiro nível, como Volkswagen, BMW, Mercedes-Benz, ZF e Bosch.

4. Principais atualizações na 3ª edição revisada (2025)

4.1 Métodos padronizados de extração a secoIntegra formalmente a sucção a vácuo e o teste de estampagem aos métodos padrão, adicionando também uma opção de enxágue úmido de baixa pressão para acomodar componentes eletrônicos revestidos, de paredes finas ou sensíveis a líquidos.

4.2 SEM-EDX Atualizado para Análise PadrãoA técnica SEM-EDX transforma-se de uma ferramenta avançada de análise de falhas em uma opção de inspeção de rotina, estabelecendo critérios padronizados de classificação de materiais para a detecção precoce de contaminantes.

4.3 Protocolos refinados de inspeção de micropartículasRequisitos detalhados de equipamentos, membranas e resolução para partículas. < A espessura de 50 μm foi definida para atender às rigorosas exigências de limpeza dos componentes eletrônicos de alta tensão dos veículos elétricos.

4.4 Estrutura de Dupla Via EstabelecidaEstabelece a distinção entre Análise Padrão (garantindo a comparabilidade dos dados entre laboratórios globais) e Análise Flexível (atendendo às necessidades personalizadas de componentes especializados), minimizando disputas sobre escopo e aplicabilidade.

4.5 Métrica de avaliação de fibra atualizadaSubstitui a simples contagem da quantidade de fibras pelo Comprimento Total da Fibra, alinhando-se mais estreitamente com o risco funcional de bloqueios em mangueiras hidráulicas e de fluidos.

4.6 Padrões de garantia de qualidade mais rigorososAprimora os requisitos relativos aos limites de valores em branco, validação da eficiência de extração (curvas de decaimento), incerteza de medição e intervalos de calibração de equipamentos.

5. Requisitos básicos do ambiente de laboratório

Para garantir a validade dos dados, os laboratórios que realizam Inspeções de limpeza VDA 19.1 deve satisfazer os seguintes critérios básicos:

Controle ambientalAs áreas de inspeção devem atender aos padrões de salas limpas ISO 14644 Classe 7 a Classe 8 e ser fisicamente isoladas de atividades que geram poeira, como esmerilhamento ou usinagem.

Protocolo de PessoalOs operadores devem usar vestimentas para sala limpa que não soltem fiapos e luvas sem fibras. Toalhas de papel comuns e panos de algodão são estritamente proibidos.

Preparação de reagentes e equipamentosOs solventes de limpeza e os recipientes de coleta devem ser previamente purificados. Testes em branco regulares são necessários para monitorar continuamente a contaminação de fundo.

Requisitos de hardware: Microscópios de limpeza ópticaBalanças analíticas de alta precisão (resolução de 0,01 mg ou 0,001 mg para micromassas) e sistemas de extração compatíveis (cabines de lavagem, banhos ultrassônicos ou aparelhos de sucção a seco) são necessários. Sistemas SEM-EDX são imprescindíveis caso se pretenda realizar análises de materiais.

RastreabilidadeOs procedimentos operacionais padrão (POPs) devem ser mantidos, juntamente com registros completos dos parâmetros de extração, imagens da membrana e dados brutos de contagem.

Conclusão

Em meio à eletrificação e à transformação inteligente em curso na indústria automotiva, os riscos de segurança representados por microcontaminantes em componentes continuam a aumentar. A implementação da norma VDA 19.1 (3ª Edição) impulsiona a gestão da limpeza na indústria, passando da tradicional proteção contra desgaste mecânico para a segurança elétrica de alta tensão e a garantia da confiabilidade de sensores de precisão. A implementação dessa norma permite que as empresas não apenas atendam às exigências de qualificação dos clientes, mas também otimizem os processos de limpeza e identifiquem as fontes de contaminação na produção por meio da análise quantitativa de partículas, reduzindo sistematicamente os riscos de falhas de componentes em campo e recalls de produtos.

FAQ 1: Qual a relação entre VDA 19.1 e ISO 16232, e qual norma deve ser escolhida para projetos de exportação?

Resposta: A ISO 16232 é a norma internacional para limpeza dos componentes em veículos rodoviários, e sua estrutura técnica foi originalmente derivada da VDA 19.1. Ambas as normas são altamente compatíveis em termos de princípios de teste e procedimentos principais. No entanto, a VDA 19.1 oferece definições mais detalhadas para os parâmetros operacionais.

Orientações para SeleçãoPara fabricantes de equipamentos originais (OEMs) alemães e projetos da cadeia de suprimentos automotiva europeia, a norma VDA 19.1 é a preferida. Para OEMs globais com atuação em várias regiões ou clientes fora da Europa, a norma ISO 16232 é geralmente adotada.

Nota: A versão exata da norma e o método de inspeção devem seguir os requisitos explícitos estabelecidos nos contratos técnicos de compra ou nos desenhos dos componentes. Os dados de teste das duas normas não podem ser convertidos ou equiparados diretamente sem validação.

FAQ 2: Os resultados dos testes obtidos por extração ultrassônica e lavagem sob pressão podem ser comparados para o mesmo componente?

ResponderNão. Os resultados obtidos por diferentes métodos de extração não podem ser comparados diretamente ou avaliados cruzadamente para fins de aprovação/reprovação. Diferentes técnicas de extração exercem graus variáveis ​​de força mecânica em cavidades internas, orifícios cegos e partículas fortemente aderidas.

A VDA 19.1 exige explicitamente que um especificação de limpeza do componente É necessário estabelecer um procedimento de extração único e validado. Para avaliar a eficácia de diferentes processos de limpeza, devem ser realizados testes comparativos sob condições de extração idênticas. Caso o método de extração seja modificado, os valores limite de limpeza permitidos devem ser revalidados e confirmados mutuamente pelo comprador e pelo fornecedor.
