Qual é o princípio da lavagem sob pressão em testes de limpeza técnica?E quando é utilizado?
Enxágue sob pressão é um dos métodos de extração de partículas mais comumente usados em testes de limpeza técnicaO processo utiliza um líquido de limpeza fornecido sob pressão e vazão controladas para enxaguar as superfícies dos componentes e passagens internas, canais e cavidades que podem ser efetivamente alcançadas pelo fluxo do líquido. Esse processo desaloja partículas aderidas ou presas e as transporta para o líquido de extração. O líquido é então filtrado e as partículas coletadas são analisadas para avaliação. limpeza dos componentes.
Este método é particularmente adequado para corpos de válvulas, carcaças de bombas, componentes hidráulicos, tubulações, componentes de refrigeração líquida e outras peças com furos profundos, furos cegos e estruturas internas complexas. Comparado com os métodos de limpeza por fricção, que visam principalmente superfícies externas acessíveis, a lavagem sob pressão utiliza um fluxo de líquido controlado para alcançar áreas de difícil acesso direto, permitindo a extração de contaminantes particulados internos.
É importante observar que a lavagem sob pressão não é o mesmo que a pulverização de alta pressão em superfícies. A lavagem sob pressão concentra-se na extração de partículas de áreas de teste definidas, utilizando um fluxo de líquido controlado. Ela pode atingir superfícies externas acessíveis e regiões internas que o líquido possa alcançar com eficácia, enquanto a lavagem por pulverização geralmente se concentra mais na limpeza de superfícies externas. Para componentes com passagens internas, os caminhos de entrada, saída e lavagem devem ser projetados adequadamente de acordo com a estrutura do componente.
Durante os testes, a pressão de enxágue, a vazão, a duração do enxágue, a pureza do líquido de limpeza, as condições de filtração e a contaminação residual do equipamento podem afetar os resultados finais. Portanto, o enxágue sob pressão não é simplesmente uma operação de limpeza. É uma etapa importante de extração de partículas que requer controle padronizado em testes de limpeza técnica.
À medida que os componentes automotivos, os veículos de novas energias, os sistemas hidráulicos, as máquinas de precisão e os equipamentos de controle de fluidos continuam a evoluir em direção a maior precisão, miniaturização e maior complexidade estrutural, as partículas microscópicas remanescentes no interior dos componentes têm atraído cada vez mais a atenção dos fabricantes. Em componentes como corpos de válvulas, carcaças de bombas, tubulações e conjuntos de refrigeração líquida, mesmo pequenas partículas podem interferir no controle do fluido, bloquear passagens estreitas ou causar desgaste em peças móveis críticas.
Portanto, testes confiáveis de limpeza técnica exigem mais do que avaliar a quantidade, o tamanho e a morfologia das partículas. Extrair partículas residuais das superfícies e estruturas internas dos componentes de forma completa e consistente é igualmente importante para obter resultados confiáveis.
A lavagem sob pressão é um método de extração de partículas utilizado para atender a esse requisito de teste. Ela utiliza um líquido de limpeza fornecido a uma pressão e vazão controladas para enxaguar as superfícies dos componentes, passagens internas, cavidades e canais. Isso permite que as partículas aderidas ou retidas sejam desalojadas e transferidas para o líquido de extração para posterior filtração e análise de partículas.
A lavagem sob pressão é uma testes de limpeza técnica Método que utiliza um líquido de limpeza pressurizado e controlado para enxaguar um componente e extrair contaminantes particulados.

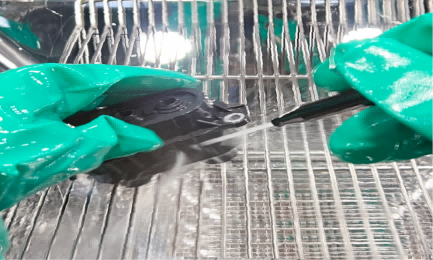

Durante o teste, o líquido de limpeza é direcionado através ou sobre a área alvo sob pressão, vazão, direção e duração específicas. O impacto e as forças de cisalhamento resultantes atuam nas superfícies externas do componente e nas estruturas internas acessíveis. As partículas aderidas às superfícies são desalojadas e transportadas pelo líquido para um sistema de coleta.
Após a filtração, as partículas são retidas em uma membrana filtrante. Dependendo dos requisitos do teste, elas são então analisadas usando um microscópio ou um sistema de análise óptica de partículas, como um microscópio automatizado de varredura por membrana filtrante.
O processo pode ser resumido da seguinte forma::
Componente → Enxágue com líquido pressurizado → Liberação de partículas → Coleta de líquido → Filtração por membrana → Análise de partículas → Avaliação de limpeza
Ao contrário da inspeção direta da superfície de um componente, a lavagem sob pressão não se baseia principalmente na observação de partículas no próprio componente. Seu princípio fundamental é a extração controlada de partículas, transferindo contaminantes de áreas de difícil acesso diretamente para uma membrana filtrante para posterior análise quantitativa.
É importante distinguir a microscopia automatizada de varredura por membrana filtrante, um método de microscopia óptica baseado na obtenção de imagens de partículas coletadas em uma membrana filtrante, de um contador de partículas líquidas (LPC), que conta diretamente as partículas suspensas em um líquido. Esses métodos diferem em seus princípios de medição e procedimentos de preparação de amostras.
O princípio fundamental da lavagem sob pressão reside na interação mecânica entre o líquido de limpeza e as partículas.
Quando o líquido flui através ou sobre um componente a uma pressão e vazão controladas, ele cria movimento fluido pelas superfícies, orifícios e passagens internas do componente. As forças de impacto e cisalhamento geradas pelo líquido em movimento podem desalojar partículas aderidas às superfícies ou depositadas em estruturas internas, transportando-as para o sistema de coleta.
Para componentes com furos profundos, furos cegos e passagens estreitas, a lavagem sob pressão pode extrair partículas de áreas de difícil acesso com métodos de limpeza convencionais, desde que o líquido de limpeza consiga atingir essas áreas de forma eficaz. Isso pode melhorar a extração de contaminantes internos.
No entanto, maior pressão nem sempre é melhor. Durante os testes reais, parâmetros como pressão de enxágue, vazão, duração do enxágue, tipo de líquido de limpeza e direção do enxágue devem ser selecionados de acordo com a estrutura do componente, o material e os requisitos do teste.
Se as condições de enxágue forem muito brandas, algumas partículas podem não ser liberadas adequadamente. Se as condições forem muito agressivas, o processo pode desalojar fragmentos de material que estavam originalmente firmemente aderidos ou até mesmo afetar componentes de paredes finas, vedações ou estruturas delicadas. Isso pode alterar as condições de extração e aumentar a incerteza nos resultados dos testes.
Portanto, estabelecer condições de enxágue estáveis e repetíveis é essencial para obter resultados confiáveis de limpeza técnica.
Os métodos tradicionais de extração de partículas, como a limpeza manual ou a inspeção visual direta, apresentam certas limitações quando se trata de estruturas internas complexas.
Por exemplo, o corpo de uma válvula hidráulica com múltiplas passagens internas e orifícios de pequeno diâmetro pode conter contaminantes em canais internos, cavidades ou áreas de conexão. A limpeza apenas das superfícies externas não consegue remover adequadamente as partículas desses locais internos.
A lavagem sob pressão utiliza um fluxo de líquido controlado para alcançar regiões internas acessíveis, desalojar contaminantes e transportá-los para coleta e análise centralizadas.
Portanto, a lavagem sob pressão é particularmente valiosa para componentes com estruturas internas complexas, quando o líquido de extração consegue atingir eficazmente as áreas de interesse.
Os sistemas de combustível automotivo, sistemas de freio, sistemas de controle hidráulico e outros componentes de controle de fluidos frequentemente contêm passagens, cavidades de válvulas e caminhos de fluxo internos. Partículas residuais nesses componentes podem interferir no movimento das válvulas, no controle de fluidos ou na confiabilidade geral do sistema. Portanto, a extração e análise eficazes de partículas internas são importantes.
Com o desenvolvimento de sistemas de gerenciamento térmico para veículos de novas energias, a contaminação por partículas em placas frias, tubulações de refrigeração, corpos de válvulas e outros componentes de gerenciamento térmico tem atraído crescente atenção.
Componentes com estruturas de microcanais são particularmente sensíveis ao tamanho e à quantidade de partículas devido às suas pequenas dimensões internas. A lavagem sob pressão pode ser usada para extrair partículas residuais desses componentes, fornecendo amostras para posterior análise da quantidade, tamanho e morfologia das partículas.
Válvulas hidráulicas, carcaças de bombas, blocos de válvulas, tubulações e conexões frequentemente contêm passagens internas complexas. Cavacos de metal, partículas abrasivas e outros contaminantes gerados durante a fabricação podem permanecer dentro dessas passagens e entrar no sistema juntamente com o fluido de trabalho.
Consequentemente, a extração de partículas internas é uma parte importante dos testes de limpeza técnica desses componentes.
Peças mecânicas de precisão podem conter furos profundos, furos cegos, fendas estreitas ou cavidades complexas de difícil acesso por métodos manuais. A lavagem sob pressão utiliza o fluxo de líquido para extrair partículas de estruturas internas que o líquido consegue alcançar, permitindo a coleta dos contaminantes para análises posteriores.
A lavagem sob pressão não é adequada para todos os tipos de componentes. Para materiais porosos, revestimentos que podem descascar, estruturas frágeis de paredes finas ou componentes que possam ser afetados pelo processo de lavagem, as condições de lavagem devem ser cuidadosamente selecionadas de acordo com as propriedades do material e o projeto do componente. A validação do método deve ser realizada para confirmar sua adequação.
Para estruturas fechadas onde o líquido de teste não consegue atingir efetivamente as áreas alvo, a extração de partículas por lavagem sob pressão pode ser limitada. Dependendo do projeto do componente e dos objetivos do teste, métodos de extração alternativos ou uma combinação de métodos podem ser necessários.
Embora a lavagem sob pressão seja uma etapa de extração de partículas, suas condições de operação afetam diretamente os resultados finais de limpeza técnica.
Se o líquido de limpeza contiver partículas, ou se o equipamento de filtragem, as tubulações ou os recipientes de coleta estiverem contaminados, partículas adicionais podem ser introduzidas, levando a resultados artificialmente elevados. Portanto, os testes de limpeza técnica devem controlar a contaminação em todo o sistema de teste, e não apenas no componente que está sendo avaliado.
O líquido de limpeza deve ser suficientemente puro para evitar que partículas já presentes no líquido se tornem uma fonte adicional de contaminação. Antes dos testes formais, podem ser realizadas verificações prévias para determinar se o líquido e o sistema associado atendem aos critérios de limpeza exigidos.
Tubulações, bicos, dispositivos de filtragem, recipientes de coleta e o ambiente de teste podem introduzir partículas. Portanto, os equipamentos e a área de teste devem ser mantidos limpos, e testes em branco ou medições de fundo devem ser usados para monitorar os níveis de contaminação.
Se a contagem de partículas de fundo for alta, a fonte de contaminação deve ser investigada em vez de atribuir todas as partículas detectadas diretamente ao componente testado.
A pressão, a vazão, a duração e a direção do enxágue devem ser definidas de acordo com a estrutura do componente e o método de teste, mantendo-se o mais consistentes possível. Para o mesmo tipo de produto, um procedimento de enxágue padronizado melhora a comparabilidade dos resultados entre diferentes lotes de produção.
Durante o desenvolvimento ou validação de métodos, ou em investigações sobre a eficiência de extração incerta, os testes de recuperação da extração também podem ser usados para avaliar a eficácia das condições de enxágue selecionadas. Por exemplo, partículas de referência com quantidades ou características conhecidas podem ser introduzidas em um procedimento de validação, e sua recuperação pode ser avaliada usando o fluxo de trabalho de teste real. Isso ajuda a determinar se os parâmetros de enxágue conseguem extrair os contaminantes-alvo de forma consistente e eficaz.
Após a lavagem, as partículas presentes no líquido de extração devem ser coletadas de forma eficaz em uma membrana filtrante. O manuseio da membrana, a filtração e a subsequente análise microscópica ou automatizada das partículas devem ser realizados de maneira a minimizar a contaminação secundária e a perda de partículas.
Portanto, a lavagem sob pressão é apenas a etapa de extração de partículas nos testes de limpeza técnica, e não o processo completo de teste. Cada etapa, desde o líquido de limpeza e o equipamento de lavagem até a filtração e a análise de partículas, pode afetar os resultados finais.
A lavagem sob pressão é adequada para componentes com superfícies, passagens, cavidades ou estruturas internas que podem ser efetivamente alcançadas pelo líquido de extração. As aplicações típicas incluem componentes automotivos, peças hidráulicas, tubulações, corpos de válvulas e componentes de gerenciamento térmico usados em veículos de novas energias.
Para materiais porosos, revestimentos que podem descamar, estruturas frágeis de paredes finas e componentes cujas áreas-alvo são de difícil acesso para o líquido, as condições de enxágue devem ser cuidadosamente selecionadas de acordo com o projeto do componente e os requisitos de teste. A validação do método deve ser realizada para confirmar sua adequação.
Os principais parâmetros incluem a limpeza do líquido de limpeza, a pressão de enxágue, a vazão, a duração do enxágue, a direção do enxágue, as condições de filtração e a contaminação de fundo no ambiente de teste.
Durante o desenvolvimento ou validação de métodos, os testes de recuperação da extração também podem ser usados para avaliar a eficácia das condições de enxágue. O controle padronizado desses parâmetros ajuda a melhorar a eficiência da extração e a repetibilidade dos resultados dos testes.
Após a lavagem, o líquido de extração é filtrado para reter as partículas em uma membrana filtrante. As partículas são então analisadas por microscopia ou microscopia eletrônica de varredura com filtro automatizado para avaliar parâmetros como quantidade, tamanho e morfologia das partículas. Os resultados são comparados com os requisitos técnicos de limpeza aplicáveis para determinar se o componente atende aos critérios de limpeza especificados.
